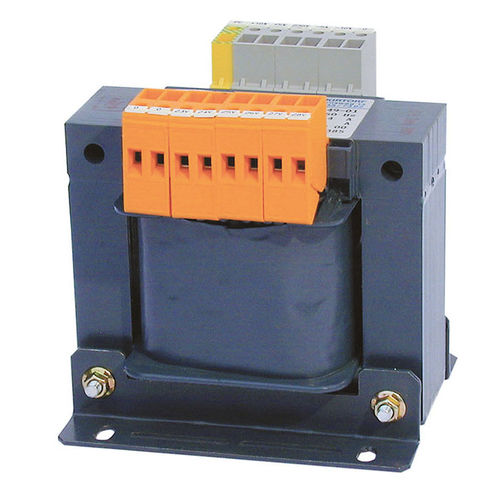

Transformateur d'isolement ESL0107

d'alimentation électriquesecpour service intérieur

Présentation

• Transformateurs de séparation monophasés pour éclairages opératoires
• Adaptation de tension à pas fins via prises sur les côtés primaire et secondaire
• Écran électrostatique avec sortie pour raccordement à la liaison équipotentielle
• Enroulements galvaniquement isolés et isolation renforcée conformes à IEC 61558-2-6 / DIN EN 61558-2-6
• Équerres de fixation isolées et imprégnation complète à la résine pour protection contre la corrosion
• Conçus pour installation en locaux secs ; construction ouverte (IP 00)

Applications
La gamme ESL0107 est destinée à l'alimentation des éclairages opératoires dans les locaux de Groupe 2. Les prises sur le primaire et le secondaire permettent un réglage précis de la tension pour répondre aux exigences d'alimentation des luminaires. L'isolation renforcée et la séparation galvanique contribuent à la sécurité des installations médicales. L'écran électrostatique réduit les interférences électriques ; son conducteur est amené à un bornier isolé pour la liaison équipotentielle.

Principales caractéristiques

• Sortie de l'enroulement blindé pour connexion à la liaison équipotentielle
• Équerres de fixation isolées pour installation isolée
• Indice de protection : IP 00 (construction ouverte)
• Isolation renforcée ; classification : ta 40/E
• Raccords : borniers à vis
• Couplage : IiO
• Imprégnation complète à la résine pour protection anticorrosion
• Prises pour adaptation de tension à pas fins sur primaire et secondaire

Variantes
Type | Réf.
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

Caractéristiques / spécifications techniques

• Normes : IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1)
• Transformateur de séparation monophasé, enroulements galvanquement séparés
• Écran électrostatique entre primaire et secondaire avec sortie isolée
• Adaptation de la tension par prises sur primaire et secondaire
• Équerres de fixation isolées pour montage isolé
• Imprégnation complète en résine (protection anticorrosion)
• Indice de protection : IP 00
• Type de connexion : borniers à vis
• Classification d'isolation : ta 40/E
• Couplage : IiO
