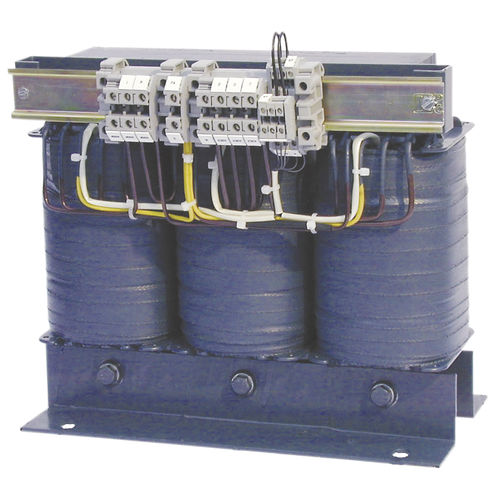

Transformateur d'isolement DS0107 series

encapsulépour protectionpour applications médicales

Présentation
La gamme DS0107 regroupe des transformateurs d'isolement avec enroulements primaire et secondaire galvaniquement isolés. Un écran électrostatique, avec sortie vers un bornier isolé pour liaison équipotentielle, est prévu entre primaire et secondaire. Les appareils répondent aux normes IEC 61558-1 et IEC 61558-2-15 et aux exigences de la DIN VDE 0100-710 pour réseaux IT en locaux médicaux. Les équerres de fixation sont isolées afin de permettre une installation isolée. Versions pour montage horizontal ou vertical ; les variantes SK2 sont entièrement moulées (classe de protection II).

Caractéristiques

• Capteurs de température intégrés selon DIN 44081 (120 °C)
• Écran électrostatique avec sortie vers bornier isolé pour liaison équipotentielle
• Enroulements primaire et secondaire isolés galvaniquement
• Équerres de fixation isolées pour installation isolée
• Montage : horizontal ou vertical
• Protection contre la corrosion : imprégnation complète à la résine
• Indice de protection : IP00 (ouvert) ou IP23 (avec boîtier)
• Classe de protection : I (standard), II en option pour versions SK2
• Isolation renforcée, classification ta40/B
• Raccords : bornier à vis
• Niveau sonore < 35 dB(A) (sans charge et en charge nominale)
• Groupe de connexion : Yyn 0

Variantes — Références, dimensions, poids
Type | A | B | C | D | E | F | G | Poids Cu | Poids | Réf.
DS0107/2000 | 300 mm | 200 mm | 270 mm | 240 mm | 160 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924694
DS0107/3150 | 360 mm | 210 mm | 325 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924106
DS0107/4000 | 360 mm | 225 mm | 325 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924121
DS0107/5000 | 360 mm | 240 mm | 325 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924112
DS0107/6300 | 420 mm | 230 mm | 370 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924107
DS0107/8000 | 420 mm | 245 mm | 370 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924628
DS0107/10000 | 420 mm | 260 mm | 370 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924672
DS0107/2000K | 300 mm | (non spécifié) | 310 mm | 240 mm | 162 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924687
DS0107/3150K | 360 mm | (non spécifié) | 360 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924688
DS0107/4000K | 360 mm | (non spécifié) | 360 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924689
DS0107/5000K | 360 mm | (non spécifié) | 360 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924690
DS0107/6300K | 420 mm | (non spécifié) | 420 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924691
DS0107/8000K | 420 mm | (non spécifié) | 420 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924692
DS0107/10000K | 420 mm | (non spécifié) | 420 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924693
DS0107/2000LG | 330 mm | 195 mm | 265 mm | 298 mm | (non spécifié) | 200 mm | 7 mm | 16 kg | 34 kg | B924695
DS0107/3150LG | 394 mm | 198 mm | 310 mm | 358 mm | (non spécifié) | 240 mm | 9 mm | 28 kg | 63 kg | B924658
DS0107/4000LG | 394 mm | 214 mm | 310 mm | 358 mm | (non spécifié) | 240 mm | 9 mm | 29 kg | 70 kg | B924659
DS0107/5000LG | 394 mm | 228 mm | 310 mm | 358 mm | (non spécifié) | 240 mm | 9 mm | 31 kg | 77 kg | B924660
DS0107/6300LG | 452 mm | 212 mm | 360 mm | 408 mm | (non spécifié) | 280 mm | 12 mm | 48 kg | 97 kg | B924661
DS0107/8000LG | 452 mm | 227 mm | 360 mm | 408 mm | (non spécifié) | 280 mm | 12 mm | 51 kg | 107 kg | B924662
DS0107/10000LG | 452 mm | 250 mm | 360 mm | 408 mm | (non spécifié) | 280 mm | 12 mm | 59 kg | 130 kg | B924679
DS0107/2000SK2 | 410 mm | 190 mm | 400 mm | 380 mm | 330 mm | 125 mm | 11 mm | 16 kg | 49 kg | B924696
DS0107/3150SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 28 kg | 75 kg | B924122
DS0107/4000SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 29 kg | 80 kg | B924123
DS0107/5000SK2 | 520 mm | 200 mm | 450 mm | 490 mm | 390 mm | 150 mm | 11 mm | 31 kg | 86 kg | B924124
DS0107/6300SK2 | 520 mm | 200 mm | 500 mm | 490 mm | 450 mm | 150 mm | 11 mm | 48 kg | 107 kg | B924125
DS0107/8000SK2 | 520 mm | 215 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 51 kg | 130 kg | B924126
DS0107/10000SK2 | 520 mm | 230 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 59 kg | 155 kg | B924678

Caractéristiques / spécifications techniques

• Normes : IEC 61558-1, IEC 61558-2-15 ; conformité IEC 60364-7-710 / DIN VDE 0100-710 pour réseaux IT en locaux médicaux
• Enroulements primaire et secondaire isolés galvaniquement
• Écran électrostatique entre primaire et secondaire avec bornier isolé pour liaison équipotentielle
• Équerres de fixation isolées pour une installation isolée
• Montage : horizontal ou vertical
• Protection anticorrosion : imprégnation complète à la résine
• Destiné à des locaux secs
• Série SK2 : option entièrement moulée (classe II)
• Capteur de température intégré selon DIN 44081 (120 °C)
• Indice de protection : IP00 (ouvert) ou IP23 (avec boîtier)
• Classe de protection : I (standard), II en option (version moulée)
• Isolation : isolation renforcée, classification ta40/B
• Raccordements : bornier à vis
• Niveau sonore : < 35 dB(A) (sans charge et en charge nominale)
• Groupe de connexion : Yyn 0
