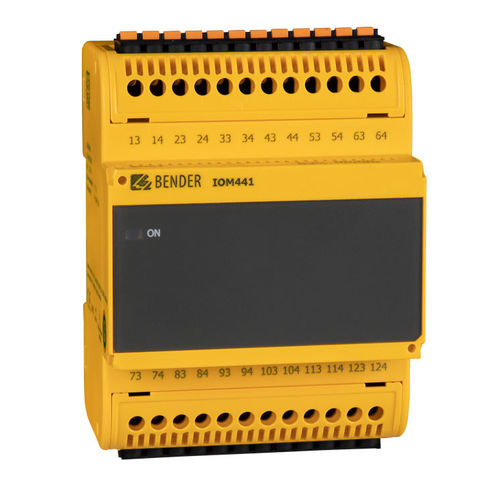

Module relais de commutation IOM441 series

à montage sur rail DIN

Résumé
Le module relais IOM441-S permet d'étendre des appareils Bender (par ex. EDS44x) en ajoutant 12 sorties relais sans potentiel. Les messages d'alarme de l'appareil de base sont convertis en ordres de commutation pour ces sorties. La communication et l'alimentation entre l'appareil de base et le module s'effectuent via le bus Bender Backbone (bus BB) monté à l'arrière. Les mises à jour logicielles, le transfert des paramètres et la mémorisation des états de commutation sont gérés via le bus BB. Remarque : certains appareils de base n'autorisent la connexion que d'un seul IOM441-S (consulter la fiche technique de l'appareil de base).

Fonctions principales

• 12 sorties relais sans potentiel pour signalisation ou commande externe
• Configuration des contacts sélectionnable N/O ou N/C
• Fonctions optionnelles : localisation des défauts d'isolement ou fonction courant résiduel (option «W»)
• Communication, alimentation et mise à jour via bus BB

Caractéristiques (courtes)

• Extension des appareils Bender par 12 relais
• N/O et N/C sélectionnables

Applications

• Extension des canaux de mesure lors de la localisation des défauts d'isolement et fourniture de contacts d'alarme/commande externes

Variantes
Type | Tension d'alimentation U_S | Option "W" | Réf.
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

Accessoires en option
Désignation | Réf.
Set de connecteurs vis* | B95012901
Set de connecteurs Push-wire | B95012902
Accessoires mécaniques* (capot de bornier + 2 clips de fixation) | B95012903
Connecteur BB BUS 4TE* | B98110002
* inclus dans le contenu de livraison selon configuration

Caractéristiques techniques

• Sorties relais : 12 contacts sans potentiel
• Configuration des contacts : sélectionnable N/O ou N/C
• Fonctions optionnelles : localisation de défaut d'isolement ou fonction de courant résiduel
• Communication : bus Bender Backbone (bus BB) monté à l'arrière
• Alimentation : fournie via le bus BB (DC 24 V)
• Mise à jour du logiciel : via bus BB
• Mémorisation : paramètres et états de commutation stockés dans le module
• Remarque compatibilité : certains appareils de base n'acceptent qu'un seul IOM441-S (voir fiche technique)
• Références produit : IOM441-S (B95012057), IOM441W-S (B95012057W)
