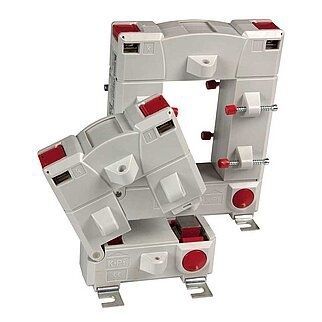

Transformateur de courant WS…/WS…-8000 series

à noyau diviséIP20avec neutre artificiel

Les tores de détection ouvrants de la série WS... et WS...-8000 peuvent être ouverts au moyen du bouton de verouillage et les conducteurs à surveiller peuvent ainsi être enserrés. Le montage a posteriori est donc facilité dans des installations existantes. Les tores de détection des séries WS... et WS...-8000 sont des tores ouvrants de sensibilité très élevée qui, associés à des contrôleurs d´isolement à courant différentiel résiduel de la série RCM et à des localisateurs de défaut de la série RCMS, convertissent les courants AC en signaux de mesure analysables. Par ailleurs, les tores de détection peuvent être utilisés en association avec des dispositifs de localisation de défauts d'isolement pour réseaux IT (EDS). Ils permettent de détecter le courant de localisation généré par un injecteur de courant de localisation PGH ou un ISOMETER® de type IRDH. En association avec des localisateurs de défaut d’isolement de la série EDS, ils convertissent le courant de localisation en signaux analysables. La connexion aux appareils respectifs est effectuée par un câble à deux fils. Caractéristiques Transformateurs de courant de mesure WS… pour systèmes de surveillance à courant différentiel résiduel de la série RCMS460/490 pour contrôleurs d´isolement à courant différentiel résiduel de la série RCM420, RCM460 pour localisateurs de défaut d´isolement de la série EDS460/490 Transformateurs de courant de mesure WS…-8000 pour localisateurs de défaut d´isolement EDS473(E)-12, EDS474(E)-12, EDS461 et EDS491 Applications pour les systèmes de localisation de défaut d’isolement (EDS)
