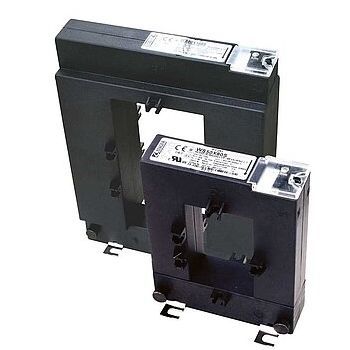

Transformateur de courant WS50x80S…WS80x160S

à noyau divisépour réseau électrique

Les tores de détection ouvrants de la gamme WS... sont des tores très sensibles qui convertissent des courants différentiels résiduels de 10 mA à 100 A en signaux RCM ou EDS analysables. Ils sont utilisés pour un montage à postériori dans des installations déjà existantes et qui ne peuvent pas être déconnectées. La connexion aux appareils respectifs est réalisée au moyen de deux fils de raccordements. En fonction du câble utilisé, la distance entre le tore et le localisateur peut aller jusqu'à 40 m. Il faut absolument veiller à ce que tous les conducteurs actifs passent par le tore de détection et que ces conducteurs ne soient pas blindés. Un conducteur de protection ne doit en aucun cas passer par le tore de détection ! Applications Pour contrôleurs d´isolement à courant différentiel résiduel (RCM) Pour systèmes de surveillance à courant différentiel résiduel (RCMS) Pour localisateurs de défaut d'isolement (EDS)
