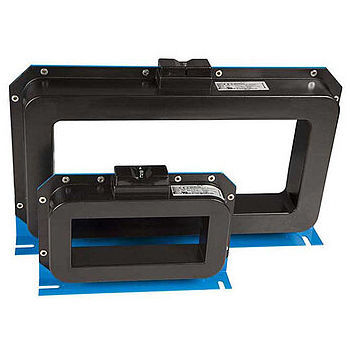

Transformateur de courant WR70x175S(P)…WR200x500S(P)

à noyau diviséIECIP20

Les tores de détection de la gamme WR...S sont des tores rectangulaires de sensibilité très élevée qui, associés à des contrôleurs d´isolement à courant différentiel résiduel et à des localisateurs de la série RCM ou RCMS, convertissent les courants AC en un signal de mesure analysable. Par ailleurs, ils peuvent être utilisés en association avec des dispositifs de localisation de défauts d'isolement pour réseaux IT (EDS). Ils permettent de détecter le courant de localisation généré par un injecteur de courant de localisation PGH ou un ISOMETER® de type IRDH. En association avec des localisateurs de défaut d’isolement de la série EDS, ils convertissent le courant de localisation en signaux analysables. Les tores de détection de la gamme WR...SP disposent d´un blindage intégré. Ce blindage permet d´éviter des déclenchements intempestifs des RCM... ou des EDS...connectés lorsque des courants de charge ou des courants établis élevés circulent dans le réseau surveillé. Les tores de détection de la gamme WR...SP sont particulièrement adaptés pour une utilisation dans des systèmes de rails conducteurs. Cette gamme doit être utilisée pour des courants de charge >= 500 A. La connexion aux appareils respectifs est effectuée par un câble à deux fils. Caractéristiques Pour systèmes de surveillance à courant différentiel résiduel de la gamme RCMS460/490 Pour contrôleurs d´isolement à courant différentiel résiduel de la gamme RCM420 Pour localisateurs de défaut d´isolement de la gamme EDS440 Pour localisateurs de défaut d´isolement de la gamme EDS460/490
