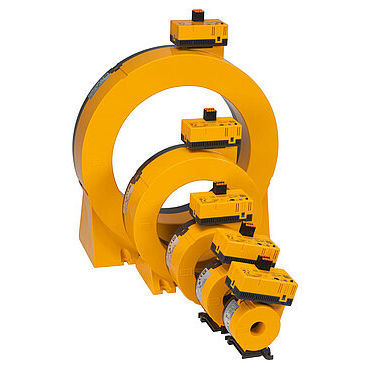

Transformateur de courant LINETRAXX® CTUB100 series

de mesureencapsuléIEC

Les transformateurs de courant de mesure de la série CTUB100 sont des combinaisons de noyaux de transformateur de courant de mesure CTBC… et de modules électroniques CTUB10… qui transforment les courants AC et DC en un signal de mesure exploitable.Une évaluation du signal de mesure peut être effectuée à l'aide la série d'appareils RCMA420/423 ou RCMS410/425/460/490. Les transformateurs de courant de mesure sont reliés aux appareils respectifs par un câble à 2 ou 6 conducteurs. Ils peuvent être utilisés dans des réseaux DC, AC et 3(N)AC. Les ­transformateurs de courant de mesure CTUB101-CTBCxx sont destinés à être raccordés aux appareils de la série RCMA420/423 et sont alimentés directement par l'appareil d'évaluation avec la tension ±12 V DC via le câble à 6 fils. Les transformateurs de courant de mesure CTUB102-CTBCxx sont destinés à être raccordés à un RCMS410/425/460/490 ou EDS441LAB. Si les transformateurs de courant de mesure CTUB102-CTBCxx sont raccordés à un RCMS410/460/490 ou EDS441LAB, un bloc d'alimentation de 24 V DC (disponible en option) est nécessaire pour les transformateurs. Les noyaux de transformateur de courant de mesure de la série CTBC20P…210P disposent d'un blindage magnétique intégré et conviennent aux applications avec des courants de charge ou d'appel élevés Caractéristiques Touche Test et Reset combinée LED multicolore pour fonctionnement, perturbation et messages d'état Module électronique interchangeable sans séparation mécanique des conducteurs primaires Extension/rééquipement ou modification de fonctionnalités en cas de modifications des exigences en matière de surveillance
