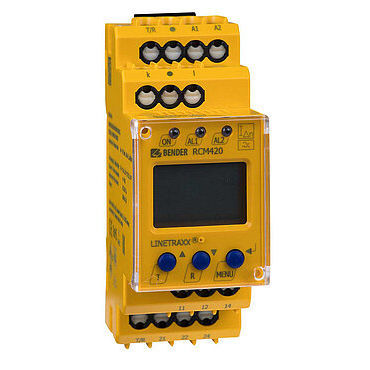

Module de surveillance du courant résiduel LINETRAXX® RCM420

Le contrôleur d´isolement à courant différentiel résiduel sensible au courant alternatif et au courant pulsé RCM420-D (type A) est utilisé pour surveiller les courants de défaut ou les courants résiduels dans des réseaux mis à la terre (réseaux TN et TT) dans lesquels une alarme doit être activée en cas de défaut mais où une coupure ne doit pas se produire. Par ailleurs, des conducteurs simples tels que les conducteurs PE, les ponts N-PE et PE-PAS peuvent être surveillés. La phase de préalarme (50...100 % de la valeur de réponse préréglée I?n2) permet de faire la distinction en préalarme et alarme. Etant donné que l´enregistrement des valeurs est effectué à l'aide de transformateurs de courant de mesure, l'appareil est pratiquement indépendant du courant de charge et de la tension nominale de l´installation. Caractéristiques Contrôleur d´isolement à courant différentiel résiduel pour courants AC et DC pulsés de type A selon la norme IEC 62020 Mesure de valeur efficace (AC) Deux valeurs de réponse spécifiées réglables séparément Gamme de fréquence de 42 à 2000 Hz Temporisation au démarrage, temporisation de réponse et temporisation à la retombée réglables Fonction de redémarrage Affichage des valeurs mesurées sur un écran à cristaux liquides Mémorisation de valeurs pour la valeur de déclenchement Auto-surveillance des raccordements aux tores LED de signalisation pour service, alarme 1, alarme 2 Touche Test / Reset interne / externe Deux relais d´alarme séparés avec chacun 1 inverseur Mode de travail courant de travail / repos et mémorisation des défauts sélectionnables Protection par mot de passe des réglages de l'appareil Auto-surveillance des appareils
