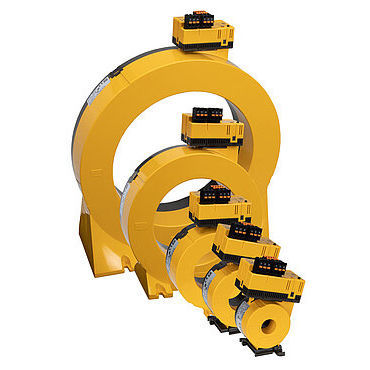

Système de surveillance du courant résiduel LINETRAXX® RCMB300 series

sur rail DINRS-485Modbus

Les modules de surveillance de courant différentiel résiduel de la série RCMB300 sont destinés à la mesure de courants de défaut AC et DC dans des réseaux mis à la terre (schéma TN et TT). Les modules sont capables de mesurer des courants différentiels résiduels jusqu'à IΔ = 20 A dans une gamme de fréquences de DC…100 kHz. Grâce à deux valeurs de réponse qui peuvent être réglées indépendamment l'une de l'autre, il est possible de faire la distinction entre une «Préalarme» et une «Alarme». Lorsque la valeur de réponse IΔn2 (Alarme) est atteinte, les relais de sortie K1 et K2 commutent. Les modules disposent d'une interface RS-485 avec Modbus RTU qui permet de transmettre les valeurs de mesure et d'alarme. Cette interface permet également d'effectuer le réglage des paramètres . Les modules de surveillance de courant différentiel résiduel se composent chacun du dispositif électronique d'évaluation RCMB301 et d'un noyau de transformateur de courant pour mesures de la série CTBC20(P)…210(P). Le dispositif électronique et un noyau de transformateur de courant pour mesures sont donc nécessaires pour réaliser un module complet. Si ces composants sont commandés séparément, ils doivent ensuite être enfichés ensemble et calibrés lors de la mise en service. Les transformateurs de courant pour mesures de la série CTBC20P…210P disposent d'un blindage magnétique intégré et conviennent aux applications avec des courants de charge ou d'appel élevés. Caractéristiques Surveillance permanente du courant différentiel résiduel au sens du DGUV règlement 3 Montage simple sur rail DIN ou fixation par vis Interface RS-485 avec Modbus RTU (lecture des valeurs mesurées / paramétrage)
