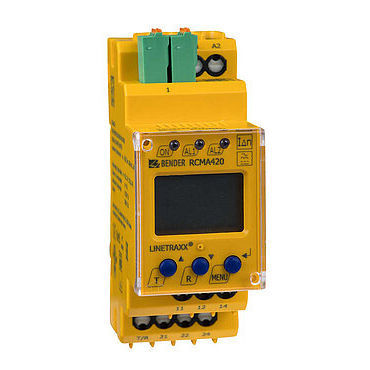

Module de surveillance du courant résiduel LINETRAXX® RCMA420

pour applications médicales

Le contrôleur d´isolement à courant différentiel résiduel sensible tous courants RCMA420 est utilisé pour surveiller des réseaux mis à la terre (réseaux TN et TT), dans lesquels des courants de défaut continus ou alternatifs pouvant dépasser zéro en permanence sont susceptibles de survenir. Dans ces réseaux se trouvent en particulier des consommateurs dotés de ponts redresseur à 6 pulses ou de redressements monoalternance avec lissage tels que par exemple des variateurs de vitesse, des chargeurs de batteries, des machines de chantiers dotées de dispositifs d´entraînement à réglage fréquentiel. Les courants dans les conducteurs simples peuvent également être surveillés par le RCMA420. La phase de préalarme (50...100 % de la valeur de réponse préréglée IΔn2) permet de faire la distinction en préalarme et alarme. Etant donné que l´enregistrement des valeurs est effectué à l'aide de transformateurs de courant de mesure, l'appareil est pratiquement indépendant de la tension nominale et du courant de l´installation. Caractéristiques Contrôleur d´isolement à courant différentiel résiduel sensible tous courants type B selon les normes IEC 62020 et IEC 60755 Mesure de valeur efficace (AC + DC) Deux valeurs de réponse spécifiées réglables séparément 10…500 mA Gamme de fréquence 0…2000 Hz Temporisation au démarrage, temporisation de réponse et temporisaton à la retombée réglables Affichage numérique de la valeur mesurée via l‘écran LCD Mémorisation de la valeur mesurée pour valeur de déclenchement Surveillance du raccordement du tore de détection LED de signalisation pour le service, pour alarme 1, pour alarme 2 Touche Test / Reset interne / externe
