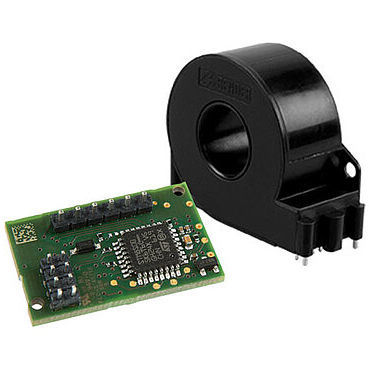

Module de surveillance du courant résiduel RCMB104

de mesurepour chargeurs de véhicules électriques

Le module de surveillance du courant résiduel sensible AC/DC RCMB104, avec une méthode de mesure brevetée, est utilisé en combinaison avec un transformateur de courant de mesure CTBC17 et un RCD de type A qui doit être fourni dans l'installation pour la surveillance du courant de défaut des systèmes de charge AC pour les véhicules électriques dans lesquels des courants de défaut AC ou DC peuvent se produire. Selon la variante, le module peut être intégré dans une unité de charge (Mode 2, IC-CPD,) conformément à IEC 62752 ou UL 2231-2 (CCID5 ou CCID20). Le RCMB104 est uniquement destiné à être acheté par le fabricant du système de charge et non par les utilisateurs finaux ! Caractéristiques Quatre sorties (Switch1, Switch2, Error, PWM) Gamme de fréquence DC…2 kHz Plage de mesure ±300 mA Résolution courant différentiel résiduel 0,2 mA Courant de charge jusqu'à 32 A RMS (monophasé) ou 3 x 32 A RMS (triphasé) (selon l'appareil) Sortie défaut (autosurveillance intégrée et fonctions de test) Insensibilité élevée aux perturbations externes Variantes disponibles pour application selon DIN EN 61851-22/IEC 62752 et UL 2231-2 Large gamme d'utilisation même dans des environnements sévères (par ex. en cas de champs externes) Dans les applications conformes à la norme IEC 62752, le dispositif peut remplacer un RCD de type B lorsqu'il est associé à un RCD de type A et à un dispositif de commutation approprié (par exemple, un relais de puissance).
