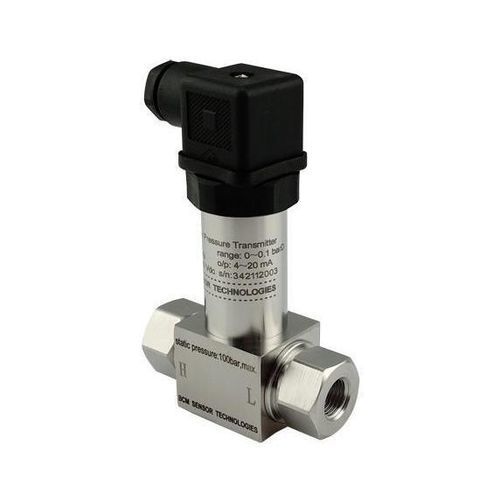

Transmetteur de pression différentielle 219D

4-20 mA0-5 Vratiométrique

Description du produit
Le modèle 219D est un transmetteur de pression différentielle compact dérivé de la famille 218D. Il présente une partie humide en acier inoxydable 316L avec assemblage soudé au laser et une interface process filetée pour une installation simple. Les filetages peuvent être femelle ou mâle. Le 219D est conçu pour mesurer la pression différentielle des gaz et des liquides dilués. Les plages de mesure vont environ de 0,1 bar à 35 bar. Les options de sortie comprennent des interfaces analogiques et numériques adaptées à l'intégration sur vannes intelligentes. Précision jusqu'à ±0,5% fs ; une sortie non nulle au point ZÉRO facilite le diagnostic.

Caractéristiques principales

• Partie humide en acier inoxydable 316L avec soudage laser
• Transmetteur compact à faible encombrement avec interface process filetée (femelle ou mâle)
• Conçu pour la mesure de pression différentielle des gaz et liquides dilués
• Plages de mesure d'environ 0,1 bar à 35 bar (plusieurs plages discrètes disponibles)
• Options de sortie : 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrique, I2C, SPI
• Précision jusqu'à ±0,5% pleine échelle (fs)
• Sortie non nulle au point ZÉRO pour faciliter le diagnostic
• Haute capacité statique/surcharge (voir spécifications)

Détails produit (tableau)
Plage de pression : 0~0,1 bar, …, ~20–35 bar
Type de pression : différentielle
Pression statique / surcharge : jusqu'à 1000% fs (max. 100 bar selon la plage)
Signal de sortie : 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrique, I2C, SPI
Précision : jusqu'à ±0,5% fs

Caractéristiques / spécifications techniques

• Modèle : 219D
• Application : mesure de pression différentielle pour gaz et liquides dilués ; adapté aux applications de vannes intelligentes
• Matériau en contact avec le fluide : acier inoxydable 316L
• Construction : soudage laser
• Interface process : filetée (femelle ou mâle), exemples mécaniques standard : G1/4
• Plages de mesure : de 0~0,1 bar jusqu'à 0~35 bar (exemples : 0/0,1 ; 0/0,2 ; 0/0,35 ; 0/0,7 ; 0/1 ; 0/2 ; 0/3,5 ; 0/7 ; 0/10 ; 0/20 bar)
• Référence de pression : différentielle
• Pression statique / surcharge : 1000% fs pour les plages ≤ 10 bar ; jusqu'à 100 bar pour les plages supérieures
• Signaux de sortie : 4–20 mA (standard), 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrique, numérique I2C, SPI
• Précision : jusqu'à ±0,5% pleine échelle
• Options d'interface électrique : connecteur DIN43650 (standard), câble blindé PVC (1,5 m), autres connecteurs enfichables sur demande
• Caractéristiques spéciales : sortie non nulle au point zéro pour faciliter le diagnostic
