Capteur de pression absolue SE102

piézorésistifanalogiquede process

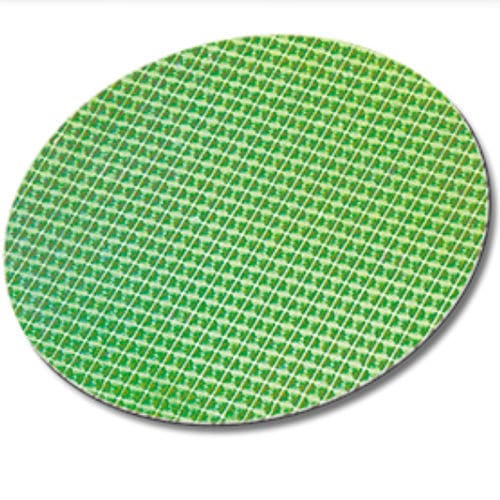

Le modèle SE102 est conçu comme une matrice de capteur de pression piézorésistive. Grâce à sa conception, le modèle SE102 présente une pression de surcharge élevée (HOP), c'est-à-dire une pression d'épreuve élevée et une pression d'éclatement élevée. La HOP permet au capteur de supporter d'énormes pics de pression pendant les processus transitoires de l'application. Ces capteurs de pression sont fabriqués à l'aide d'un procédé de silicium sur silicium sur tranche de 6″, selon la technologie MEMS. La conception unique de son diaphragme de pression permet au SE102 de posséder à la fois une haute sensibilité du signal de sortie et une résistance extraordinaire aux pressions de surcharge. Ce modèle est conçu pour les mesures de pression absolue, manométrique ou différentielle. Pour les références de pression relative ou différentielle, deux types de structures sont disponibles. L'une est la structure silicium sur silicium, c'est-à-dire avec la contrainte du silicium, tandis que l'autre est sans contrainte de silicium. En tant que matrice de capteur sans conditionnement de signal, le SE102 standard est disponible dans un circuit à pont ouvert avec cinq points de soudure pour le réglage du pont et la compensation de la température. Avant d'être emballé, chaque capteur SE102 est testé individuellement et qualifié selon ses spécifications. Trois types d'emballage sont disponibles en option pour répondre aux différentes demandes du marché.
