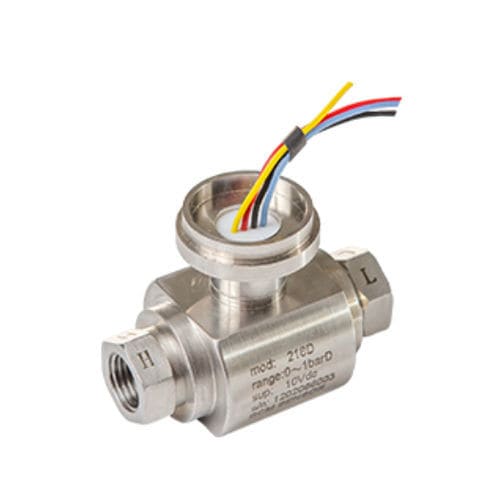

Transducteur de pression différentielle 218D

piézorésistifanalogiquesortie de tension

Présentation du produit
Le 218D est un transducteur de pression différentielle à profil bas basé sur le capteur piézorésistif BCM 101B (a19D). Le capteur est intégré dans un boîtier en acier inoxydable 316 et fixé par soudure laser. L'appareil est conçu pour mesurer la pression différentielle des gaz et des liquides dilués et est adapté aux applications de vannes intelligentes.

Principales caractéristiques et compatibilité

• Conception compacte à profil bas pour intégration dans des ensembles de vannes
• Pièces en contact avec le fluide : acier inoxydable 316 standard ; Hastelloy‑C en option pour milieux agressifs
• Diaphragme : 316L inox standard ; option tantale pour fluides fortement corrosifs
• Précision : généralement 0,5 % fs (échelle complète)
• Pression statique/surcharge : jusqu'à 1000 % fs (maximum 100 bar)

Plages de pression disponibles (sélection affichée sur la fiche produit)

• 0,1 bar
• 0,2 bar
• 0,35 bar
• 0,7 bar
• 1 bar
• 2 bar
• 3,5 bar
• 7 bar
• 10 bar
• 20 bar
• 35 bar

Options d'interface mécanique

• G1/4 (femelle) (standard)
• G1/4 (mâle)
• Interface mécanique personnalisée (préciser l'interface requise)

Options d'interface électrique

• Fils volants PVC 4 couleurs, 120 mm (standard)
• Connecteur DIN43650
• Câble blindé PVC Ø5 mm, 4 conducteurs, longueur 1 m
• Interface électrique personnalisée

Signal de sortie

• Spécification : ≥ 4 mV/V
• Exemple sur demande : 20 mV @ 5 V excitation

Autres détails / spécifications techniques

• Modèle : 218D
• Base du capteur : BCM 101B (a19D) capteur piézorésistif de pression différentielle
• Boîtier : 316 SS, soudé au laser
• Diaphragme : 316L inox (tantale en option)
• Pièces humides : 316 SS (Hastelloy‑C en option)
• Plages de pression : 0 ~ 0,1 bar à 0 ~ 35 bar
• Type de pression : Différentielle
• Pression statique / surcharge : 1000 % fs (max. 100 bar)
• Précision : 0,5 % fs (standard)
• Signal de sortie : ≥4 mV/V (option type 20 mV @5 V excitation)
• Exemples d'interfaces mécaniques : G1/4 femelle (standard), G1/4 mâle, personnalisée
• Exemples d'interfaces électriques : fils volants 4F, DIN43650, câble blindé (Ø5 mm, 4 conducteurs, 1 m), personnalisée
• Médias compatibles : gaz et liquides dilués
