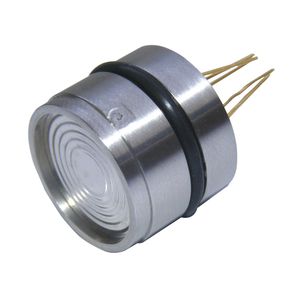

Capteur de température Pt100 101PT(A19G)

à résistanceanalogiqueétalon

Afin de mesurer simultanément la pression et la température d'un fluide sous pression en un même point, le capteur de pression et de température (PTS) modèle 101PT(a19G) est développé à partir d'un capteur de pression. Ce PTS est fabriqué soit comme un PTS analogique, soit comme un PTS numérique, en fonction du capteur de température ou de l'ASIC numérique qui y est intégré. Il couvre une large gamme de pressions allant de 0,1 à 1000 bars, avec une référence de pression relative, absolue ou scellée. En outre, il peut mesurer les températures du milieu dans sa plage de fonctionnement, soit de -40°C à +125°C s'il s'agit du PTS analogique, soit de -40°C à +85°C s'il s'agit du PTS numérique. Lorsqu'il est fabriqué en tant que PTS analogique, sa sortie de pression est un signal mV/V résultant d'un circuit à pont de Wheatstone, tandis que sa sortie de température provenant du capteur de température intégré est soit un changement de résistance en Ohms d'une Pt100, soit un signal mV d'une diode thermique. Ce signal de sortie du capteur de température peut être utilisé non seulement pour détecter les températures du milieu, mais aussi pour une compensation de température supplémentaire pour les signaux de pression par l'acheteur. Lorsqu'il est fabriqué en tant que PTS numérique, ses sorties de pression et de température sont toutes des signaux numériques I2C ou SPI, résultant de l'ASIC numérique. L'une des applications les plus courantes de ce STP consiste à l'intégrer dans un boîtier adapté au client pour former un STP personnalisé, afin de faciliter les mesures simultanées de la pression et de la température du fluide sous pression en un même point.
