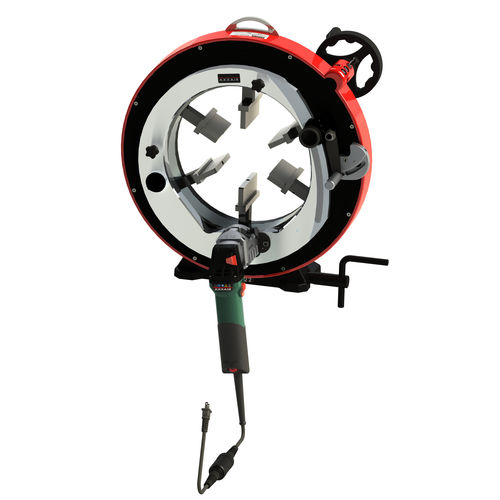

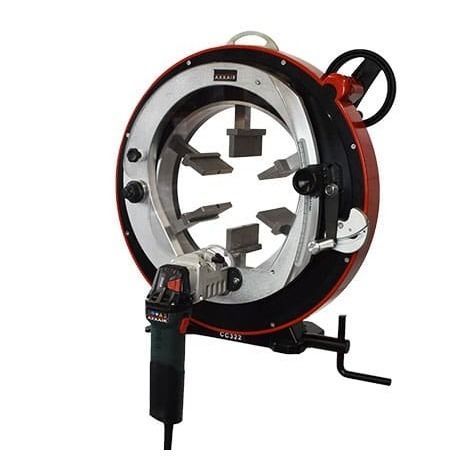

Chanfreineuse électrique GA322

portableorbitalede précision

Description
La machine de chanfrein orbital GA322 est destinée à la préparation précise et répétable des soudures sur tubes. Plage de diamètres : 5,5 – 12,750" (141 – 328 mm). Ses têtes de fraisage haute vitesse équipées de plaquettes carbure enlèvent la matière plus rapidement que les outils HSS. Le procédé breveté sans lubrification réduit les opérations de nettoyage avant soudage et améliore le rendement. Le bâti est commun avec les machines de coupe orbitale AXXAIR CC : la GA322 peut être convertie en machine de coupe ou en solution de soudage via des kits dédiés.

Fonctionnement et usages
Conçue pour les préparations de soudure industrielles exigeant répétabilité et qualité de chanfrein constantes. Option de rotation et serrage automatique et kits de conversion disponibles pour augmenter la productivité et réaliser coupe, chanfreinage et soudage avec la même unité.

Avantages

• Système de serrage concentrique en acier inoxydable avec de nombreux points de contact : élargit la plage de chanfreinage et limite la déformation du tube; mors inox protégeant la surface du tube contre la contamination.
• Roue de rotation spécifique assurant une rotation fluide, prolongeant la durée de vie des plaquettes et améliorant la finition du chanfrein.
• Option rotation et serrage automatique pour une meilleure répétabilité et des cycles plus rapides.
• Plaquettes carbure offrant un enlèvement de matière plus rapide que les plaquettes HSS; disponibles en standard en chanfrein V (30° / 37,5° / 45°) et J (10°).
• Levier de pénétration à ressort et système de suivi pour un engagement régulier de la lame, garantissant un chanfreinage uniforme et sécurisé.
• Compatibilité avec des bancs de support pour tubes longs et kits de conversion pour effectuer coupe, chanfreinage et soudage avec une seule machine.

Table de spécifications (extrait)
Description : GA322
Référence : GA322-M1 / GA322-M2
Plage de diamètres : 5,5 – 12,750" / 141 – 328 mm
Capacité d'épaisseur de paroi pour le chanfreinage* : Jusqu'à 0,3" / 8 mm
Vitesse de rotation de la tête de fraisage : 2050 – 7300 tr/min
Puissance moteur électrique : 1700 W
Tension : 110 ou 220 V
Fréquence : 50 / 60 Hz
Rayonnement acoustique max. : 99 dB
Niveau de vibration : < 2.5 m/s2
Poids unitaire : 71 kg / 157 lbs
Dimensions machine : 25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
Dimensions emballage : 37,40 x 21,65 x 33,46" / 950 x 550 x 850 mm
Poids emballé : 176 lbs / 80 kg
* selon le type d'inserts et le matériau du tube

Caractéristiques / spécifications techniques

• Modèle : GA322
• Références : GA322-M1 / GA322-M2
• Plage de diamètres (Ø ext.) : 5,5 – 12,750" (141 – 328 mm)
• Épaisseur de paroi chanfreinable : jusqu'à 0,3" (8 mm)
• Vitesse tête de fraisage : 2050 – 7300 tr/min
• Puissance moteur : 1700 W
• Tension : 110 V ou 220 V
• Fréquence : 50 / 60 Hz
• Niveau acoustique : 99 dB (max.)
• Niveau de vibration : < 2.5 m/s2
• Poids : 71 kg (157 lbs)
• Dimensions machine : 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• Dimensions emballage : 950 x 550 x 850 mm (37,40 x 21,65 x 33,46")
• Poids emballé : 80 kg (176 lbs)
• Inserts : plaquettes carbure standard (V 30° / 37,5° / 45°, J 10°)
