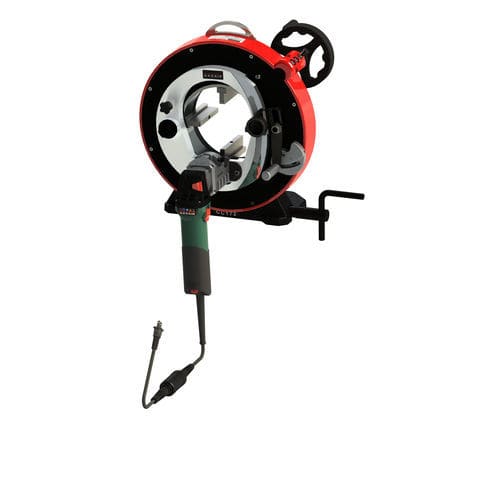

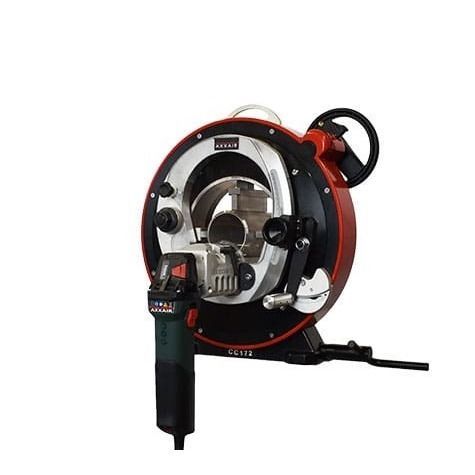

Chanfreineuse électrique GA172

portableorbitalepour tubes

Présentation
La machine de chanfreinage orbitale GA172 est conçue pour la préparation précise et efficace des soudures de tubes. Plage Ø extérieur : 1,3 – 6,625" / 33 – 173 mm. Les têtes de fraisage haute vitesse équipées d'inserts en carbure enlèvent la matière jusqu'à 10× plus vite que les inserts HSS, produisant des chanfreins lisses et précis. Le procédé breveté sans lubrifiant supprime le nettoyage préalable des tubes, réduisant les temps de cycle et augmentant la productivité. Le bâti GA, commun aux machines de coupe orbitale AXXAIR CC, permet la conversion en machine de coupe ou de soudage via des kits de conversion.

Caractéristiques principales

• Système de serrage concentrique en acier inoxydable avec multiples points de contact pour élargir la plage de chanfreinage et éviter la déformation du tube ; les mors inox protègent les surfaces contre la contamination.
• Roue de rotation spécifique garantissant une rotation fluide, prolongeant la durée de vie des inserts en carbure et améliorant la qualité du chanfrein.
• Option d'entraînement et de serrage automatique pour une meilleure répétabilité et productivité.
• Inserts en carbure haute vitesse pour un enlèvement de matière jusqu'à 10× plus rapide vs HSS ; disponibles en V (30° / 37,5° / 45°) et J (10°).
• Levier de pénétration à ressort et système de suivi engageant la lame pour un chanfreinage régulier et peu contraignant, améliorant la sécurité opérateur et la longévité des inserts.
• Processus breveté sans lubrifiant éliminant le besoin de nettoyage des tubes avant soudage.

Spécifications

• Description : GA172
• Référence : GA172-M1 / GA172-M2
• Plage Ø extérieur : 1,3 – 6,625" / 33 – 173 mm
• Capacité d'épaisseur de paroi pour le chanfreinage* : jusqu'à 0,3" / 8 mm
• Vitesse de rotation de la tête : 2050 – 7300 tr/min
• Puissance moteur : 1700 W
• Tension : 110 ou 220 V
• Fréquence : 50 / 60 Hz
• Rayonnement acoustique max. : 99 dB
• Niveau de vibration : < 2.5 m/s2
• Poids unitaire : 49 kg / 108 lb
• Dimensions machine (L×l×H) : 493 × 566 × 304 mm / 19.40 × 22.28 × 11.96"
• Dimensions emballage : 630 × 450 × 720 mm / 24.80 × 17.72 × 28.35"
• Poids emballé : 54 kg / 119 lb
• *Selon le type d'inserts et le matériau du tube
