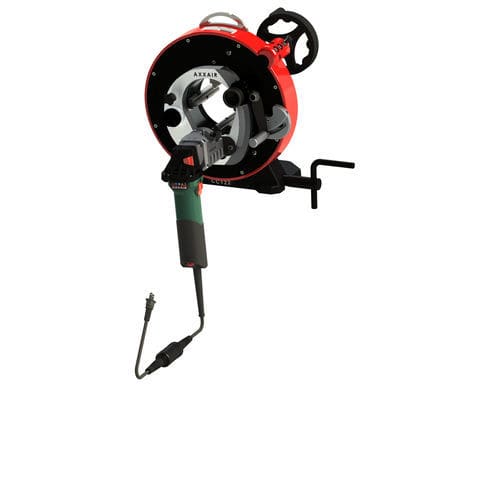

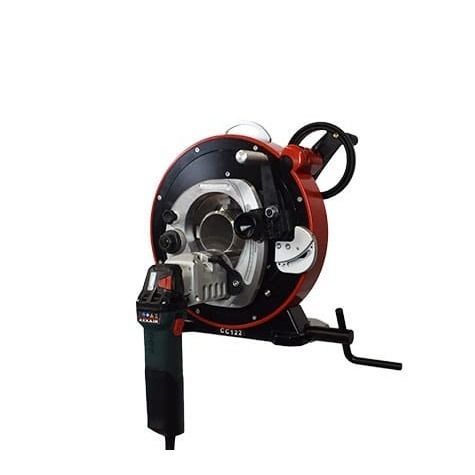

Chanfreineuse électrique GA122 series

portableorbitalepour préparation de cordons de soudure

Présentation
La machine de chanfreinage orbitale GA122 est conçue pour une préparation de soudure de tubes précise et efficace. Plage de diamètres : 0,625 - 4,5 in / 15 - 119 mm. Les têtes de fraisage à grande vitesse avec plaquettes carbure enlèvent la matière beaucoup plus rapidement que les plaquettes HSS. Le procédé breveté sans lubrifiant supprime le nettoyage préalable des tubes avant soudage. La gamme GA utilise le même bâti que les machines de coupe orbitale AXXAIR CC et peut être convertie en machine de coupe ou de soudage via des kits de conversion, offrant une solution polyvalente pour la préparation des tubes.

Caractéristiques clés

• Plage de diamètres : 0,625 - 4,5 in / 15 - 119 mm.
• Têtes de fraisage à grande vitesse équipées de plaquettes carbure pour un enlèvement de matière rapide et des chanfreins précis.
• Procédé breveté sans lubrifiant — pas de nettoyage des tubes avant soudage.
• Même bâti que les machines de coupe orbitales AXXAIR CC ; convertible en coupeur ou machine de soudage via kits de conversion.
• Système de serrage concentrique en acier inoxydable avec nombreux points de contact pour augmenter la plage de chanfreinage et éviter la déformation du tube.
• Option : système automatique de rotation et de serrage pour une meilleure répétabilité et productivité.

Avantages du produit

• Système de serrage concentrique en acier inoxydable augmentant la qualité du chanfrein et prévenant la déformation ; mors inox protégeant contre la contamination.
• Roue de rotation spécifique assurant une rotation fluide, prolongeant la durée de vie des plaquettes carbure et améliorant la qualité du chanfrein.
• Option d'automatisation de la rotation et du serrage pour accroître la répétabilité et la productivité en production.
• Plaquettes carbure offrant des performances supérieures aux HSS ; types standard : V (30° / 37,5° / 45°) et J (10°).
• Levier de pénétration à ressort et système de suivi assurant un engagement constant de la lame, prolongeant la durée de vie des plaquettes et améliorant la sécurité et la maniabilité.
• Possibilité d'équiper les modèles de bancs de support pour tubes longs et de kits de conversion pour coupe, chanfreinage et soudage.

Spécifications techniques

• Modèle : GA122
• Référence : GA122-M1 / GA122-M2
• Plage de diamètres : 0,625 - 4,5 in / 15 - 119 mm
• Capacité d'épaisseur de paroi pour chanfreinage* : jusqu'à 0,3 in / 8 mm
• Vitesse de rotation de la tête de fraisage : 2050 - 7300 tr/min
• Puissance moteur électrique : 1700 W
• Tension : 110 ou 220 V
• Fréquence : 50 / 60 Hz
• Rayonnement acoustique max. : 99 dB
• Niveau de vibration : < 2.5 m/s2
• Poids unitaire : 42 kg / 93 lb
• Dimensions machine : 443 x 541 x 304 mm
• Dimensions emballage : 630 x 450 x 720 mm
• Poids emballé : 48 kg / 106 lb
• * selon le type d'inserts et le matériau du tube
