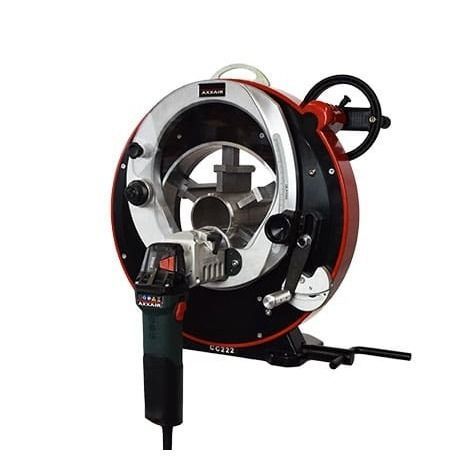

Chanfreineuse électrique GA222

portableorbitalepour préparation de cordons de soudure

Présentation
La machine de chanfrein orbital GA222 est destinée à une préparation de soudure de tube précise et haute vitesse. Plage de diamètres : 2,35 – 8,625″ / 55 – 228 mm. Ses têtes de fraisage à grande vitesse équipées de plaquettes carbure enlèvent la matière beaucoup plus rapidement que les inserts HSS. Le procédé breveté sans lubrifiant supprime le nettoyage préalable des tubes avant soudage, réduisant les cycles et améliorant la productivité. La gamme GA utilise le même bâti que les machines de coupe orbitale AXXAIR CC et peut être convertie en machine de coupe ou de soudage via des kits de conversion, offrant une solution modulaire pour la préparation des tubes.

Avantages du produit

• Système de serrage concentrique en acier inoxydable avec multiples points de contact pour élargir la plage de chanfreinage et éviter la déformation du tube ; mors inox protégeant contre la contamination.
• Roue de rotation spécifique assurant une rotation fluide, prolongeant la durée de vie des plaquettes carbure et améliorant la qualité du chanfrein.
• Option : système automatique de rotation et de serrage pour accroître la répétabilité et la productivité.
• Plaquettes en carbure offrant vitesse de coupe et longévité supérieures aux inserts HSS ; types standard : chanfreins en V (30° / 37,5° / 45°) et en J (10°).
• Levier de pénétration à ressort et système de suivi engageant la lame pour une profondeur de chanfrein constante, améliorant la sécurité et la facilité d'utilisation.
• Possibilité d'équiper les modèles GA de bancs de support pour tubes longs et de kits de conversion pour coupe, chanfreinage et soudage sur le même bâti.

Caractéristiques
Description : GA222
Référence : GA222-M1 / GA222-M2
Plage de diamètres : 2,35 – 8,625" / 55 – 228 mm
Capacité d'épaisseur pour chanfreinage* : Jusqu'à 0,3" / 8 mm
Vitesse de rotation de la tête : 2050 – 7300 tr/min
Puissance moteur électrique : 1700 watts
Tension : 110 ou 220 volts
Fréquence : 50 / 60 Hz
Rayonnement acoustique max. : 99 dB
Niveau de vibration : < 2.5 m/s2
Poids unitaire : 57 kg / 126 livres
Dimensions machine (L x P x H) : 548 x 594 x 304 mm (21.57 x 23.38 x 11.96")
Dimensions emballage : 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
Poids emballé : 64 kg / 141 livres
*Selon type d'inserts et matériau du tube

Caractéristiques techniques

• Modèle : GA222
• Plage Ø tube : 2,35 – 8,625" (55 – 228 mm)
• Capacité chanfreinage : jusqu'à 0,3" (8 mm)
• Vitesse tête de fraisage : 2050 – 7300 tr/min
• Puissance moteur : 1700 W
• Tension : 110 ou 220 V
• Fréquence : 50 / 60 Hz
• Rayonnement acoustique max. : 99 dB
• Niveau de vibration : < 2.5 m/s2
• Poids : 57 kg (126 lbs)
• Dimensions machine : 548 x 594 x 304 mm
• Dimensions emballage : 950 x 550 x 850 mm
• Poids emballage : 64 kg (141 lbs)
• Plaquettes standard : carbure en V (30° / 37,5° / 45°) et J (10°)
• Processus breveté sans lubrifiant
• Compatible avec kits de conversion pour coupe et soudage ; option de rotation/serrage automatique
