Harnais électrique RF FR-1J1P-100Z05W

mini FAKRAétanche

Résumé du produit

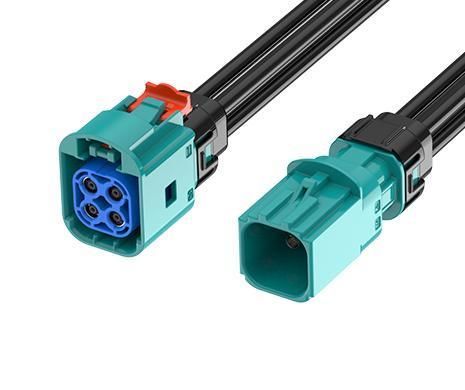

Assemblage câblé Mini FAKRA : Mini FAKRA Type B prise (2x2) vers fiche (2x2), code Z. Longueur 100 cm, IP67 lorsqu'il est emmanché correctement. Référence : FR-1J1P-100Z05W.

Présentation
Les connecteurs et faisceaux étanches Mini FAKRA d'ATTEND offrent une solution ultra-compacte pour les applications à contrainte d'espace. Avec une empreinte réduite par rapport aux FAKRA standards, ces assemblages permettent des implantations haute densité tout en conservant des performances mécaniques et RF solides. Classement IP67 en emmanchement correct et conformité aux normes ISO 20860-1/2, SAE/USCAR-2 et USCAR-17. Prise en charge jusqu'à 9 GHz et résistance à l'eau, à la poussière et aux vibrations — adaptés aux caméras automobiles, ADAS, GPS, radar et systèmes extérieurs/mobiles.

Principales caractéristiques

• Plage de fréquence : DC à 9 GHz
• Conforme aux normes ISO 20860-1/2, SAE/USCAR-2 et USCAR-17
• Coques plastiques compactes pour installations haute densité
• Protection IP67 en emmanchement, assurant une étanchéité fiable contre l'eau et la poussière
• Jusqu'à 80 % d'empreinte en moins par rapport aux FAKRA standards
• Assemblages personnalisables selon les exigences applicatives
• Plage de température d'utilisation : -40°C à +105°C

Applications

• Télématique et systèmes d'infodivertissement automobiles
• Systèmes avancés d'aide à la conduite (ADAS)
• Connexions GPS, radio satellite et antennes
• Réseaux de communication sans fil industriels
• Équipements IIoT en environnements sévères
• Systèmes V2X
• Automatisation industrielle et contrôle
• Systèmes de transport sans pilote (AGV/AMR)
• Machines agricoles et équipements extérieurs

Spécification (MÉCANIQUE)
Style : Mini FAKRA vers Mini FAKRA
1er Connecteur : Mini FAKRA Type B (2x2)
Polarité du 1er contact : Femelle
2nd Connecteur : Mini FAKRA Type B (2x2)
Polarité du 2nd contact : Mâle
Couleur du câble : Noir

Spécification (MÉCANIQUE)
Diamètre extérieur câble : 3,3 mm
Type de câble : RTK031
Conformité : SAE/USCAR-2, RoHS
Longueur : 100 cm
Cycles d'accouplement : ≥ 25

Spécification (ÉLECTRIQUE)
Codage : Mini FAKRA Type B code Z
Plage de fréquence : DC à 9 GHz
Impedance : 50 Ω

Spécification (ENVIRONNEMENTALE)
Plage de température d'utilisation : -40°C à +105°C

Caractéristiques techniques

• Modèle / Type : Mini FAKRA B Jack 2x2 to Plug 2x2, code Z
• Référence : FR-1J1P-100Z05W
• Codage : Mini FAKRA Type B code Z
• Style : Mini FAKRA vers Mini FAKRA
• Connecteurs : Mini FAKRA Type B (2x2) — Femelle (1er) à Mâle (2nd)
• Câble : RTK031, OD 3,3 mm, couleur Noir
• Longueur : 100 cm
• Électrique : impédance 50 Ω, plage de fréquence DC à 9 GHz
• Environnemental : IP67 (en emmanchement), température -40°C à +105°C
• Conformité / Normes : ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Cycles d'accouplement : ≥ 25
