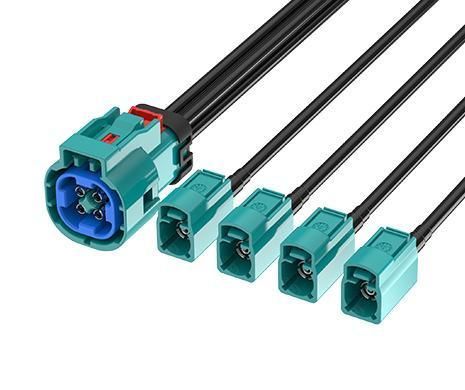

Harnais électrique mini FAKRA FR-1J4J-100Z01W

RFétanche

Aperçu du produit
Câble Mini FAKRA Type A (2x2) vers FAKRA Jack x4 FR-1J4J-100Z01W, longueur 100 cm. Les connecteurs étanches Mini FAKRA ATTEND et leurs faisceaux offrent une solution ultra-compacte pour les installations à forte densité tout en conservant des performances mécaniques et RF adaptées à l'automobile. Une fois correctement emboîtés, les éléments atteignent l'indice IP67 et sont conformes à ISO 20860-1/2, SAE/USCAR-2 et USCAR-17. La série supporte des fréquences jusqu'à 9 GHz ; ce câble est spécifié DC à 6 GHz.

Principales caractéristiques

• Plage de fréquence : DC à 6 GHz (série jusqu'à 9 GHz)
• Conformité : ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Coques plastiques compactes pour applications automobiles à haute densité
• Protection IP67 lorsque correctement emboîté pour résistance à l'eau et à la poussière
• Empreinte jusqu'à 80% inférieure à celle des FAKRA standard
• Assemblages câbles personnalisables selon les besoins
• Température de fonctionnement : −40°C à +105°C

Applications

• Télématique et systèmes d'infodivertissement automobiles
• Systèmes avancés d'aide à la conduite (ADAS)
• Connexions GPS, radio satellite et antennes
• Systèmes de communication V2X
• Réseaux sans fil industriels et dispositifs IIoT en environnements sévères
• Systèmes de transport non habités (AGV/AMR)
• Systèmes de transport intelligents et automatisation industrielle
• Machines agricoles

Spécification - MÉCANIQUE
Style : Mini FAKRA to FAKRA
1er connecteur : Mini FAKRA Type A (2x2)
Polarité contact 1 : Femelle
2e connecteur : FAKRA (x4)
Polarité contact 2 : Femelle
Couleur du câble : Noir

Spécification - MÉCANIQUE (complémentaire)
Diamètre câble : 3,3 mm
Type de câble : RTK031
Conformité : SAE/USCAR-2, RoHS
Longueur : 100 cm
Cycles d'accouplement : ≥ 25

Spécification - ÉLECTRIQUE
Codage : Mini FAKRA Type A / code FAKRA Z
Plage de fréquence : DC à 6 GHz
Impedance : 50 Ω

Spécification - ENVIRONNEMENTALE
Plage de température de fonctionnement : -40°C à +105°C

caractéristiques / spécifications techniques

• Modèle : FR-1J4J-100Z01W
• Style : Mini FAKRA to FAKRA
• 1er connecteur : Mini FAKRA Type A (2x2), contact femelle
• 2e connecteur : FAKRA, contact femelle (x4)
• Longueur : 100 cm
• Diamètre câble : 3,3 mm
• Type de câble : RTK031
• Plage de fréquence : DC à 6 GHz (la série supporte jusqu'à 9 GHz)
• Impédance : 50 Ω
• Indice de protection : IP67 (lors d'un emboîtement correct)
• Température de fonctionnement : -40°C à +105°C
• Conformité : ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Cycles d'accouplement : ≥ 25
