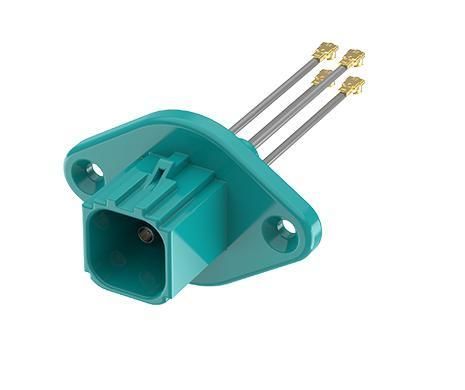

Harnais électrique d'interface FR-1P4P-010Z01W

RFmini FAKRAétanche

Résumé produit
Les connecteurs étanches ATTEND Mini FAKRA et leurs assemblages de câbles offrent une solution RF ultra-compacte pour les applications à encombrement réduit. Avec une empreinte diminuée par rapport au FAKRA standard, ils permettent des agencements à haute densité tout en conservant les performances mécaniques et RF. Correctement emboîtés, ils garantissent une protection IP67 et sont conformes aux normes ISO 20860-1/2, SAE/USCAR-2 et USCAR-17. La bande passante atteint jusqu'à 9 GHz avec une résistance fiable à l'eau, à la poussière et aux vibrations — adaptés aux caméras automobiles, ADAS, GPS, radars et autres systèmes mobiles ou extérieurs.

Principales caractéristiques

• Plage de fréquence : jusqu'à 9 GHz
• Conforme aux normes ISO 20860-1/2, SAE/USCAR-2 et USCAR-17
• Coques plastiques durables pour environnements automobiles sévères
• Protection IP67 lorsqu'emboîté correctement pour une étanchéité fiable contre l'eau et la poussière
• Mini FAKRA jusqu'à 80 % plus petit que le FAKRA standard, idéal pour l'électronique compacte à haute densité
• Assemblages câbles Mini FAKRA personnalisables selon les besoins applicatifs
• Plage de température d'utilisation : −40 °C à +105 °C

Applications

• Télématique et systèmes d'infodivertissement automobiles
• Systèmes avancés d'aide à la conduite (ADAS)
• GPS, radio satellite et connexions d'antenne
• Réseaux de communication sans fil industriels
• Équipements IIoT en environnements sévères
• Systèmes de communication V2X
• Automatisation industrielle
• Systèmes de transport automatisés (AGV/AMR)
• Systèmes de transport intelligents
• Machines agricoles

Tableaux de spécifications
MÉCANIQUE
Style : Mini FAKRA vers MHF
1er connecteur : Mini FAKRA Type B (2x2)
Polarité 1 : Mâle
2e connecteur : MHF
Polarité 2 : Mâle
Couleur du câble : Gris

MÉCANIQUE
Diamètre ext. du câble : 1,37 mm
Type de câble : Micro coaxial
Conformité : RoHS
Longueur : 10 cm
Cycles d'appairage : ≥ 25

ÉLECTRIQUE
Codage : Mini FAKRA Type B Code Z
Plage de fréquence : DC à 9 GHz
Impédance : 50 Ω

ENVIRONNEMENT
Plage de température d'utilisation : -40 °C à +105 °C

Caractéristiques techniques

• Style : Mini FAKRA vers MHF
• 1er connecteur : Mini FAKRA Type B (2x2)
• Polarité 1 : Mâle
• 2e connecteur : MHF
• Polarité 2 : Mâle
• Couleur du câble : Gris
• Diamètre ext. du câble : 1,37 mm
• Type de câble : Micro coaxial
• Conformité : RoHS
• Longueur : 10 cm
• Cycles d'appairage : ≥ 25
• Codage : Mini FAKRA Type B Code Z
• Plage de fréquence : DC à 9 GHz
• Impédance : 50 Ω
• Plage de température d'utilisation : -40 °C à +105 °C
