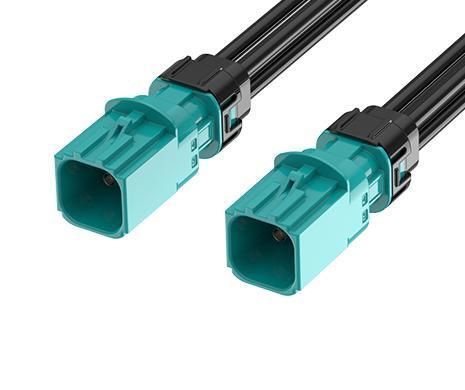

Harnais électrique mini FAKRA Mini FAKRA B Plug

RFétanche

Résumé du produit
Les connecteurs et faisceaux de câbles étanches ATTEND Mini FAKRA offrent des solutions ultra-compactes pour les applications à encombrement réduit. Avec un encombrement inférieur à celui des FAKRA standards, ils permettent des implantations haute densité tout en conservant des performances RF et mécaniques fiables. Classement IP67 lorsque correctement emboîtés et conformité aux normes ISO 20860-1/2, SAE/USCAR-2 et USCAR-17. Supporte DC à 9 GHz et résiste à l'eau, à la poussière et aux vibrations — adaptés aux caméras automobiles, ADAS, GPS, radar et autres systèmes extérieurs ou mobiles.

Principales caractéristiques

• Gamme de fréquences : jusqu'à 9 GHz
• Normes : ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Coques plastiques compactes pour environnements automobiles sévères
• Protection IP67 lorsqu'emboîté correctement
• Empreinte Mini FAKRA jusqu'à 80 % plus petite que la FAKRA standard pour l'électronique dense
• Faisceaux personnalisables selon l'application
• Température de fonctionnement : -40°C à +105°C

Applications

• Télématique et infotainment automobiles
• Systèmes avancés d'aide à la conduite (ADAS)
• Connexions GPS, radio satellite et antennes
• Réseaux sans fil industriels et dispositifs IIoT en environnements sévères
• Systèmes V2X
• Automatisation industrielle et transports non pilotés (AGV/AMR)
• Machinerie agricole et équipements extérieurs

Spécifications — MÉCANIQUES
Style : Mini FAKRA vers Mini FAKRA
1er connecteur : Mini FAKRA Type B (2x2)
Polarité 1er contact : mâle
2e connecteur : Mini FAKRA Type B (2x2)
Polarité 2e contact : mâle
Couleur du câble : noir

Spécifications — MÉCANIQUES (complément)
Diamètre extérieur du câble : 3,3 mm
Type de câble : RTK031
Référence commerciale : FR-1P1P-100Z02W
Longueur : 100 cm
Cycles d'emboîtement : ≥ 25
Conformité : SAE/USCAR-2, RoHS

Spécifications — ÉLECTRIQUES
Codage : Mini FAKRA Type B, code Z
Plage de fréquences : DC à 9 GHz
Impédance : 50 Ω

Spécifications — ENVIRONNEMENTALES
Plage de température de fonctionnement : -40°C à +105°C

Caractéristiques techniques

• Famille de produits : connecteur étanche Mini FAKRA et faisceau de câbles
• Configuration des connecteurs : B Plug 2x2 vers B Plug 2x2
• Diamètre extérieur du câble : 3,3 mm
• Longueur du câble : 100 cm
• Protection contre les ingressions : IP67 correctement emboîté
• Support de fréquence : DC à 9 GHz
• Impédance caractéristique : 50 Ω
• Température de fonctionnement : -40°C à +105°C
• Normes : ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Durabilité d'emboîtement : ≥ 25 cycles
