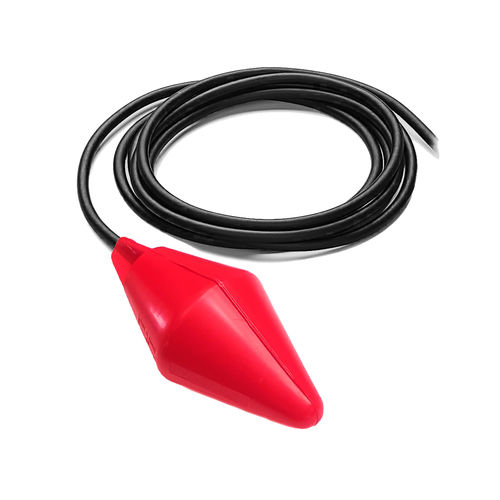

Détecteur de niveau à flotteur AT 120

pour eaux uséespour réservoirpour commande de pompe

Présentation
L'interrupteur de niveau AT 120 est un interrupteur de niveau à flotteur à contact sec (COM, NO, NC), spécialement conçu pour le contrôle automatique de pompes dans les applications industrielles et d'assainissement exigeantes. Grâce à son grand angle différentiel, il établit un contact de niveau stable et sans à-coups, protégeant efficacement les moteurs de pompes et les dispositifs électriques. Une version haute résistance (double enveloppe) existe pour liquides agressifs. Attention : en raison de sa conception, l'AT 120 n'est pas recommandé pour des débits de remplissage lents.

Principe de fonctionnement
Fonctionne selon le principe de détection par basculement : le flotteur monte et descend librement avec le niveau du liquide. Lorsqu'un niveau prédéfini est atteint, le flotteur bascule et provoque l'ouverture ou la fermeture d'un interrupteur mécanique intégré. Utilisé en binôme avec un autre flotteur identique, il permet de réguler des niveaux minimum et maximum.

Modes de fonctionnement

• Mode vidange : l'interrupteur commande le démarrage/arrêt de la pompe en position haute (anti-débordement). Une fois la cuve vide, le circuit est coupé pour protéger la pompe.
• Mode remplissage : en position basse l'interrupteur ferme le circuit (NC) ; la pompe démarre pour remplir la cuve.

Caractéristiques de détection
Détection omnidirectionnelle grâce à la forme biconique du flotteur, fiable même en présence d'agitation et de turbulences.

Installation et réglages
Le flotteur est suspendu par son câble ; le point de fixation du lest (contrepoids) sur le câble permet d'ajuster l'angle de commutation et la différence de niveaux. Plus la distance entre le lest et le flotteur est grande, plus la différence de niveaux (angle de commutation) sera importante. Le lest est réglable et se déclipse pour glisser la bague de serrage à la position souhaitée. La fixation recommandée est l'accessoire FIXCAB ; éviter l'utilisation de colliers qui pourraient endommager le câble et compromettre l'étanchéité. Le raccordement électrique doit être étanche et isolé dans une boîte hermétique extérieure à la cuve. Le câble peut être rallongé avec du câble de signal standard ; ATMI propose des longueurs de câble personnalisées pour éviter des raccords.

Options et variantes
Version haute résistance (double enveloppe) pour liquides agressifs. Sur demande, possibilité d'équiper l'appareil d'une prise multifonctions (alimentation directe de pompe) ou d'un câble 3G1 (connexion directe à la pompe).

Accessoires recommandés

• FIXCAB : accessoire de fixation pour flotteurs suspendus.
• Lest en résine 175 g (lests réglables sur câble).
• Prise multifonctions (option pratique pour automatisation de pompe).
• Relais de contrôle de niveau (ex. relais de la gamme AT) pour pilotage et alarme.

Caractéristiques / spécifications techniques

• Angle de fonctionnement : +/- 120°
• Densités de fluides admissibles : 0,70 à 1,15 kg/dm³
• Pression de service admissible : 3,5 bars
• Température maxi : 85 °C
• Indice de protection : IP 68
• Enveloppe biconique : polypropylène copolymère
• Câble : 3 conducteurs 1 mm², néoprène (HR HY pour version haute résistance)
• Poids flotteur sans câble : 200 g
• Lest : 175 - 250 g résine chargée
• Longueurs de câble (série) : 3 m, 5 m, 6 m, 10 m, 20 m
• Contacts : COM / NO / NC (permet sélection mode lors du câblage)
• Caractéristiques électriques (exemples représentatifs) : AC 50/60 Hz – jusqu'à 250 V résistif 20 A, inductif 8 A ; DC exemples : 48 V 1,5 A ; 24 V 10 A ; 50 V 1,8 A
