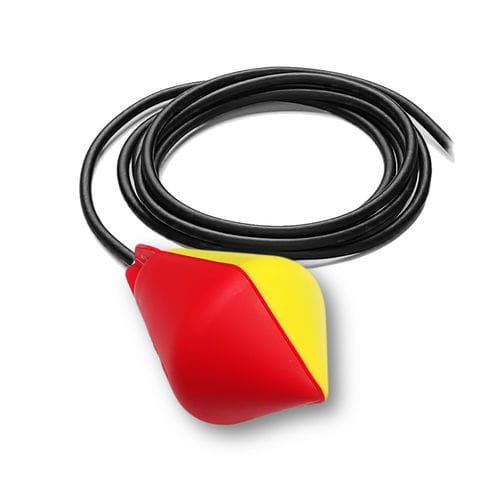

Détecteur de niveau électromécanique ATS 165

par inclinaisonà flotteurde liquide

Présentation
Le ATS 165 est un interrupteur de niveau à contact sec conçu pour la commande automatique de pompes et de dispositifs d'alarme dans des liquides clairs ou fortement agités. Il détecte les niveaux haut et bas dans une même cuve (hystérésis ≤ 1,5 m) et existe en version certifiée ACS (ATS 165 EP) pour l'eau potable. Conception et fabrication en France.

Applications principales

• Commande directe de pompes (jusqu'à 1,5 CV) ou commande via relais pour puissances supérieures.
• Contrôle de niveau dans des cuves soumises à de fortes turbulences ou agitation.
• Utilisation en binôme pour la régulation des niveaux minimum et maximum.

Principe de fonctionnement
Le flotteur bascule avec la variation du niveau et actionne un interrupteur mécanique intégré. Le câble comprend trois conducteurs (COM, NO, NC) permettant de choisir le mode de fonctionnement (remplissage ou vidange) lors du câblage. Compatible pour pilotage en binôme pour niveaux min/max.

Modes de fonctionnement

• Mode vidange : l'interrupteur démarre la pompe en position haute (protection anti-débordement) et coupe lorsque la cuve est vide pour protéger la pompe.
• Mode remplissage : le circuit se ferme (NC) en position basse pour démarrer la pompe et remplir la cuve.

Points clés

• Détection omnidirectionnelle — fonctionne quelle que soit l'orientation dans le liquide.
• Forme biconique en polypropylène copolymère limitant l'accumulation d'impuretés ; entretien réduit.
• Adaptable aux variations de densité et aux turbulences via le positionnement du lest et la longueur de câble.
• Possibilité d'ajuster le contrepoids sur le câble pour modifier l'angle de commutation et la différence de niveaux (valeurs indicatives fournies par le fabricant).

Caractéristiques techniques

• Angle de commutation : ±165°
• Densité des fluides autorisée : 0,70 à 1,10
• Alimentation : 250 - 400 VAC/VDC, 50/60 Hz
• Courant de coupure : 20 (8) A (20 A résistif ; 8 A inductif)
• Matière du boîtier : copolymère polypropylène
• Câble : 3 x 1 mm² néoprène, HR HY
• Masse : 325 g
• Dimensions : Hauteur 152 mm — Diamètre 95 mm
• Lest : 350 g résine chargée
• Longueurs de câble disponibles : 5, 6, 10, 13, 15, 20, 25 et 30 m

Informations complémentaires
L'angle de commutation dépend de l'agitation du liquide, des débits de remplissage/vidange et du positionnement du lest. Les longueurs de câble peuvent être fournies sur demande pour éviter les raccords nuisibles au fonctionnement.
