Détecteur de niveau par inclinaison ATS 165 EP

à flotteurpour l'eaupour réservoir

Présentation

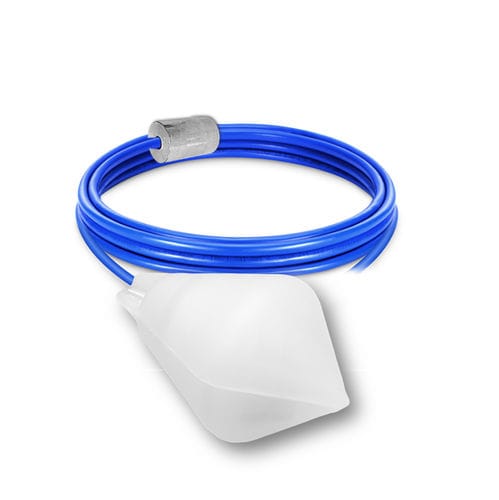

La poire de niveau ATS 165 EP certifiée ACS est conçue pour une immersion permanente dans l'eau potable destinée à la consommation humaine et pour les usages alimentaires. Fabriquée en matériaux spécifiques, elle est livrée avec un lest réglable en acier inox AISI 316L.

Fonctionnalités principales
Flotteur biconique en polypropylène copolymère avec détection omnidirectionnelle et faible sensibilité à l'encrassement. Grand angle de commutation garantissant une régulation sans à-coups pour protéger les moteurs de pompe et les équipements électriques. Conception et fabrication françaises.

Principe de fonctionnement
Détection par basculement : le flotteur suit le niveau du liquide et actionne un interrupteur mécanique intérieur lorsque le niveau atteint la position réglée. Câble trois conducteurs (COM, NO, NC) pour choisir le mode de câblage. Utilisable en binôme pour la régulation des niveaux minimum et maximum d'une cuve.

Modes d'utilisation

• Mode vidange : l'interrupteur met en marche une pompe en position haute (anti-débordement) et ouvre le circuit lorsque la cuve est vide pour protéger l'équipement.
• Mode remplissage : le circuit se ferme (NC) en position basse pour démarrer la pompe et remplir la cuve.

Installation et réglage
Le flotteur est fourni avec un lest réglable (acier inox AISI 316L) permettant d'ajuster précisément l'angle de commutation et la plage de niveaux détectés. La position du lest et la longueur de câble entre le flotteur et le contrepoids déterminent l'hystérésis (exemples : min Y = 10 cm → X 45–50 cm ; max Y = 30 cm → X 75–80 cm). Le câble peut être rallongé ; la boîte de raccordement doit être étanche et positionnée à l'extérieur de la cuve.

Remarques d'usage
Non recommandé pour des débits de remplissage très lents ; privilégier dans ce cas les gammes AQUA ou SOBA. Éviter l'utilisation de colliers ou d'éléments susceptibles d'endommager le câble (risque d'entrée d'eau par capillarité).

Caractéristiques techniques

• Angle de commutation : +/- 165°
• Densité fluides admises : 0,70 à 1,10 kg/dm³
• Indice de protection : IP68
• Pression maximale d'utilisation : 3,5 bars
• Température maximale : 85 °C
• Enveloppe (flotteur) : polypropylène copolymère (forme biconique)
• Câble : 3 conducteurs 1 mm², EPDM/PVC ACS
• Poids (flotteur sans câble) : 325 g
• Lest : 230 g acier inox AISI 316L (réglable)
• Longueurs de câble (série) : 5, 6, 10, 13, 15, 20, 25 et 30 m
• Caractéristiques électriques (exemples) : AC 250 V résistif 20 A / inductif 8 A ; DC 48 V résistif 1,5 A / inductif 0,8 A ; DC 24 V résistif 10 A / inductif 6 A ; autres valeurs disponibles — voir fiche technique.

Important
ATTENTION AUX SANCTIONS ! Un certificat de conformité sanitaire (ACS) est exigé dans de nombreux pays pour tout dispositif en contact avec l'eau potable destinée à la consommation humaine. En France, le certificat ACS est obligatoire depuis 2006. Pour plus d'informations, voir la rubrique Eau Potable (ACS).
