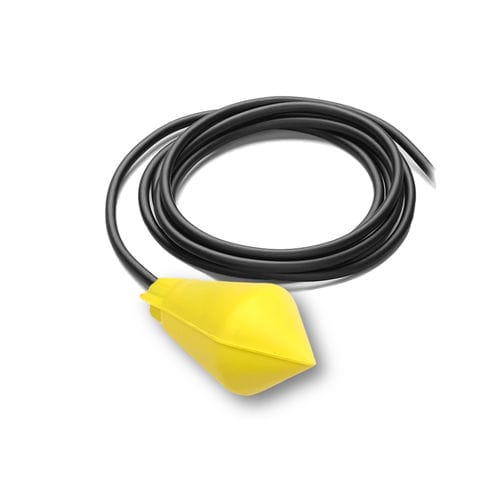

Détecteur de niveau par inclinaison BIP STOP

à flotteurpour l'eaupour eaux usées

Présentation
L'interrupteur de niveau BIP STOP est un contacteur tout-ou-rien conçu pour le contrôle des eaux claires et usées dans les petites cuves et pour la commande automatique de petites pompes (utilisation directe ou via relais). Il est largement utilisé par les fabricants de pompes dans les installations industrielles et d'assainissement.

Fonctionnalités principales
Le BIP STOP intègre un mécanisme de basculement simple avec contact inverseur (COM / NO / NC) permettant le choix du mode remplissage ou vidange lors du câblage. Son grand angle différentiel assure une commutation sans à-coups même dans des liquides très agités. Il détecte un niveau haut et un niveau bas dans une même cuve (hystérésis typique jusqu'à 0,6 m). La forme biconique en polypropylène copolymère limite l'accumulation d'impuretés et prolonge la durée de vie. Non recommandé pour des débits de remplissage très lents (préférer les gammes AQUA ou SOBA). Conception et fabrication en France.

Principe de fonctionnement
Détection par basculement : le flotteur suit librement le niveau du liquide. Lorsqu'un niveau prédéfini est atteint, le flotteur bascule et ouvre/ferme l'interrupteur mécanique intégré selon le mode choisi (remplissage ou vidange). Utilisé en binôme, il permet la régulation des niveaux minimum et maximum d'une cuve.

Modes

• Mode vidange : actionne la pompe en position haute pour éviter le débordement et coupe la pompe lorsque la cuve est vide pour la protéger.
• Mode remplissage : le circuit se ferme (NC) en position basse pour démarrer la pompe et remplir la cuve.

Caractéristiques électriques (exemples)
Contact inverseur COM / NO / NC (référence exemple 20(8)A - 250 V). Exemples relevés : 250 V AC - 20 A (résistif), 250 V AC - 8 A (inductif), 48 V - 1,5 A, 24 V - 10 A (résistif) / 6 A (inductif), 50 V - 1,8 A.

Informations complémentaires
Détection omnidirectionnelle liée à la forme du flotteur (fonctionne quel que soit l'angle du flotteur dans le liquide). Versions disponibles : VT (vidange avec fil de terre), VS (vidange avec prise multifonctions) ou câblage 3G1 pour connexion directe pompe. Lestage réglable pour ajuster l'angle de commutation.

Caractéristiques / spécifications techniques

• Angle de fonctionnement : ±110°
• Densités de fluides admissibles : 0,70 à 1,15 kg/dm³
• Indice de protection : IP68
• Pression de service maximale : 3,5 bars
• Température maximale : 85 °C
• Enveloppe / Flotteur : forme biconique en polypropylène copolymère
• Câble : 3 conducteurs 1 mm² (gaine néoprène, option HR HY)
• Poids du flotteur sans câble : 105 g
• Lest : 175–250 g résine chargée (lests réglables)
• Longueurs de câble standard : 3 m, 5 m, 6 m, 10 m, 20 m
• Contact : inverseur COM / NO / NC (mode remplissage ou vidange)
• Exemples électriques : 250 V AC - 20 A (résistif), 250 V AC - 8 A (inductif), 48 V DC - 1,5 A, 24 V DC - 10 A (résistif) / 6 A (inductif)
