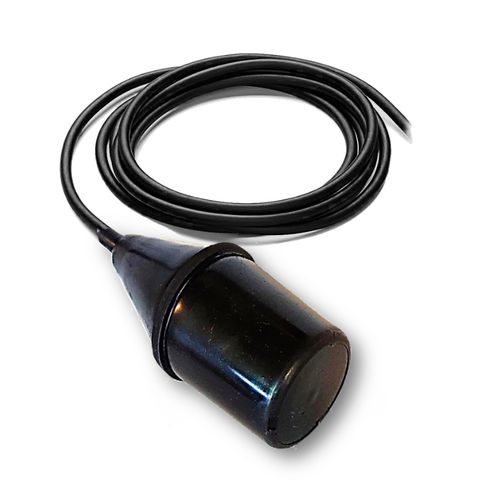

Détecteur de niveau par inclinaison SOLIBA EX GP

à flotteurpour solidespour sécurité anti-débordement

Présentation
Le SOLIBA EX GP est un détecteur de niveau mécanique certifié ATEX, conçu pour la détection de niveau haut de solides en vrac (grains, poudres, granulés) dans silos, trémies et cellules de stockage situés en zones explosibles (gaz : 0,1,2 et poussières : 20,21,22). Il fournit un signal dédié d'arrêt/alarme pour les opérations de remplissage.

Principe de fonctionnement

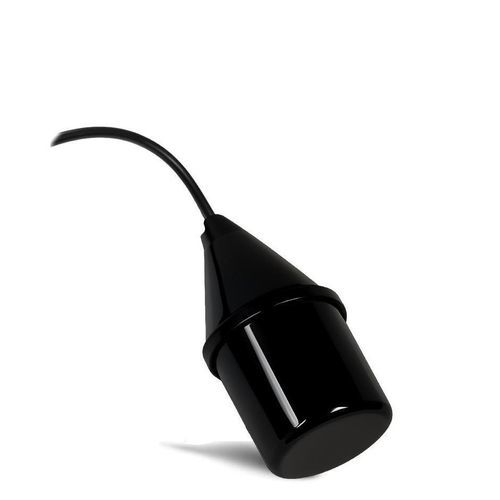

Suspendu verticalement au point de déclenchement souhaité, l'appareil reste en position verticale en fonctionnement normal. Lorsque le talus du produit atteint le flotteur, celui-ci s'incline et actionne un contact électrique envoyant un signal d'arrêt ou de commande à l'automatisme (ex. : arrêt du remplissage, alarme). Le SOLIBA EX GP ne commute que lorsque le niveau haut est atteint.

Points forts

• Certification ATEX pour atmosphères explosives gaz et poussières (II 1 GD Ex ia IIC T6).
• Fonctionnement mécanique par inclinaison offrant un contact discret de niveau haut sans mesure électronique permanente.
• Forme biconique cylindrique évitant l'enfoncement dans le produit pour une commutation reproductible.
• Matériaux résistants (polypropylène copolymère et option double enveloppe Hypalon) pour l'abrasion et les chocs.
• Compatible en complément d'autres technologies (palettes rotatives, lames vibrantes, sondes capacitives, ultrasons, radars).

Accessoires recommandés

• FIX-CAB : accessoire de fixation pour régler la hauteur du détecteur sur le câble.
• Lest ajustable / lest fixe : pour stabiliser le détecteur et ajuster le point d'inclinaison.
• Relais de sécurité (ex. AT-DR07, D5030D) : relais de contrôle / relais intrinsèquement sûr pour circuits TBV.

Caractéristiques électriques (extrait)
Certification ATEX : II 1 GD Ex ia IIC T6.
Alimentation : 24 VAC/VDC (valeurs et courants minimums à consulter dans le tableau détaillé).
Capacité de coupure (exemples) : 10 (4) A selon protection et relais utilisés. Se référer au tableau fabricant pour les valeurs VAC/VDC et charges résistives/inductives.

Informations d'utilisation & installation
- Fixation : suspendre l'appareil via la gaine du câble, FIX-CAB ou support adapté ; éviter les colliers serrants qui pourraient endommager la gaine.
- Positionnement : installer côté opposé à l'arrivée de produit et à distance des parois pour assurer un basculement correct.
- Raccordement électrique : la boîte de raccordement doit être étanche et placée à l'extérieur de la cuve ; respecter les règles de sécurité intrinsèque. Le câble peut être fourni en longueurs adaptées pour éviter les raccords.
- Le déplacement du lest sur le câble modifie l'angle et la hauteur de déclenchement ; régler lors de la mise en service.

Caractéristiques / spécifications techniques

• Angle de fonctionnement : +/- 25°
• Densité des produits admissibles : 0,70 à 1,25 kg/dm³
• Pression de service admissible : 3,5 bars
• Température maximale d'utilisation : 85 °C
• Indice de protection : IP68
• Enveloppe : polypropylène copolymère (option double enveloppe Hypalon pour résistance accrue)
• Câble : 3 conducteurs 1 mm² néoprène HR HY (longueurs série : 3, 5, 6, 10, 13, 15, 20, 25, 30 m)
• Poids du flotteur sans câble : env. 105 g ; Lest standard : 250–350 g résine chargée ; Poids total avec câble : env. 495 g (selon version)
