Détecteur de niveau par inclinaison SOLIBA E

à flotteurpour produits en vracpour pulvérulent

Présentation

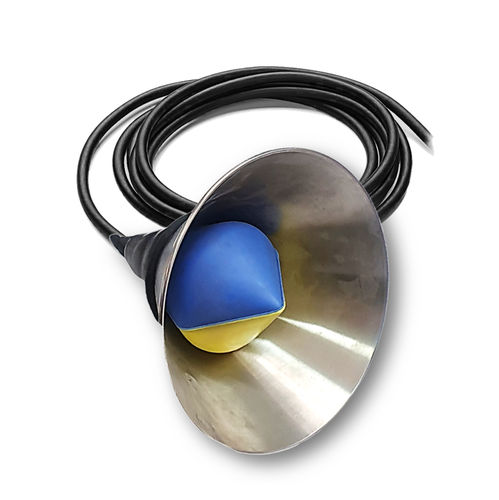

Le SOLIBA E est un détecteur de niveau haut destiné aux zones non-explosibles. La version entonnoir est spécialement conçue pour la détection de produits pulvérulents très légers : un entonnoir en aluminium augmente la surface de contact avec la matière, améliorant la sensibilité et la fiabilité de détection même pour des matériaux à très faible densité apparente. Idéal pour poudres fines, légères et peu cohésives.

Principe de fonctionnement
Installé à l'intérieur d'un silo, d'une trémie ou d'une cellule de stockage et suspendu au bout de son câble, le SOLIBA E détecte l'arrivée du talus formé par le produit en vrac par basculement (détection par inclinaison). Le changement d'inclinaison actionne un contact électrique qui envoie un signal d'arrêt ou de commande à l'automatisme (arrêt du remplissage, alarme, etc.).

Installation et positionnement
Le point de déclenchement peut varier selon la position du lest et du point de fixation. Le lest est ajustable sur le câble pour régler l'angle de commutation. Le câble standard est un câble 3 conducteurs 1 mm² (néoprène ou HR HY) ; longueurs de câble en série disponibles (exemples : 3, 5, 6, 10, 15, 20 m selon variante). Le raccordement électrique doit être étanche et correctement isolé ; la boîte de raccordement ne doit pas être placée à l'intérieur de la cuve.

Versions et options
Disponible en version standard pour zones non-explosibles et en version certifiée ATEX (SOLIBA E EX P) pour utilisation en atmosphères explosibles liées à la présence de poussières. Enveloppes et finitions disponibles : polypropylène copolymère, inox alimentaire + PP ou HR HY pour certaines variantes.

Avantages

• Surface conique/entonnoir augmentant la surface de contact et la sensibilité de détection
• Fiable pour produits très légers et peu cohésifs
• Solution mécanique simple basée sur la détection par inclinaison

Accessoires recommandés

• FIX-CAB (accessoire de fixation pour câble)
• AT-DR07 (relais de contrôle de niveau avec alarme)
• D5030D (relais de sécurité pour alimentation ATEX en très basse tension)
• Lest ajustable (pour régler le point d'inclinaison)

Caractéristiques / spécifications techniques

• Angle de fonctionnement : +/- 25° (variante)
• Angle de fonctionnement : +/- 10° (autre variante)
• Densités de produits admissibles : 0,70 à 1,25 kg/dm³ (valeur indicative selon variante)
• Pression de service admissible : 3,5 bars
• Température maxi : 85 °C (valeur pour l'une des variantes)
• Indice de protection : IP68
• Enveloppes (exemples) : biconique en polypropylène copolymère ; variantes en inox alimentaire + PP ou HR HY
• Câble : 3 conducteurs 1 mm², matériaux néoprène ou HR HY
• Poids du flotteur sans câble : ex. 105 g (variante compacte) ; 795 g (variante plus grande)
• Lest : 250 g résine chargée
• Longueurs de câble (série) : exemples 3, 5, 6, 10, 15, 20 m (selon variante)
• Dimensions (exemple variante grande) : hauteur 210 mm - diamètre 200 mm
• Caractéristiques électriques (extraits, selon configuration) : prise en charge VAC 50/60 Hz et VDC ; exemples de capacités de coupure : 250 V résistif 20 A / 250 V inductif 8 A ; 250 V résistif 1 A / 250 V inductif 1 A ; 48 V résistif 1,5 A / 48 V inductif 0,8 A ; 50 V résistif 1,8 A / 50 V inductif 1,8 A ; 24 V résistif 10 A / 24 V inductif 6 A. Pour le pouvoir de coupure détaillé, se référer à la fiche technique du produit.
