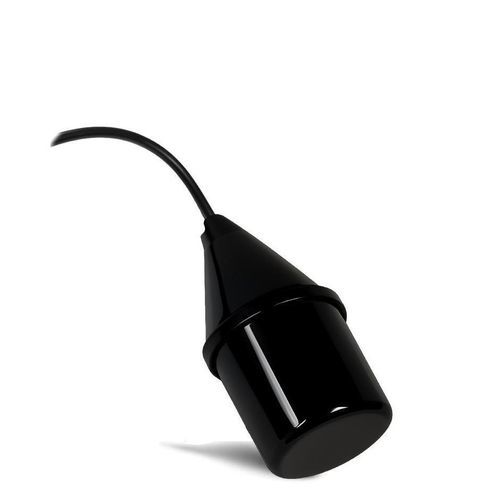

Détecteur de niveau par inclinaison SOLIBA EX P

pour solidespour zone dangereusepour silo

Présentation
Le SOLIBA EX P est un détecteur de niveau par inclinaison certifié ATEX (II 1 D Ex ia IIC T6) conçu pour la détection de niveau haut de produits solides en silos, trémies et contenants situés en zones poussières 20, 21, 22.

Principe de fonctionnement
Suspendu verticalement au point de niveau haut souhaité, l'ensemble bascule lorsque le produit atteint l'appareil. Le changement d'inclinaison actionne un contact interne qui envoie un signal d'arrêt ou de commande à l'automatisme (arrêt du remplissage, alarme). Le détecteur ne commute que lorsque le niveau haut est atteint, évitant un fonctionnement permanent.

Domaines et compatibilité
Convient comme alarme de niveau haut primaire ou redondante dans les installations de manutention des grains et produits en vrac. Compatible avec d'autres technologies de détection (palettes rotatives, lames vibrantes, sondes capacitives, ultrasons, radars) pour renforcer la sécurité.

Installation et positionnement
Installer suspendu, en position verticale, du côté opposé à l'arrivée du produit et à distance des parois du silo pour assurer un basculement libre. Régler le lest et le point de fixation pour définir l'angle de commutation et le délai de détection selon le comportement du produit.

Fixation
La fixation peut se faire via la gaine du câble, un support ou l'accessoire FIX-CAB (recommandé pour régler et maintenir la hauteur). Éviter d'endommager le câble avec des colliers serrés pour prévenir les infiltrations par capillarité.

Raccordement électrique
Prévoir une boîte de raccordement étanche et adaptée, située à l'extérieur de la cuve. Le câble peut être rallongé avec un câble de signal standard ; les longueurs fournies par le fabricant évitent les raccords en ligne susceptibles d'affecter le fonctionnement.

Construction et robustesse
Forme cylindrique empêchant l'enfoncement dans le produit. Enveloppe en polypropylène copolymère avec gaine HR HY (Hypalon) pour résistance à l'abrasion et aux chocs. Conception mécanique simple assurant une fiabilité en milieux abrasifs.

Accessoires recommandés

• FIX-CAB (attache câble / fixation)
• AT-DR07 (relais de contrôle de niveau avec alarme)
• D5030D (relais de sécurité pour applications ATEX)
• Lest ajustable (pour régler le point d'inclinaison)

Caractéristiques techniques

• Angle de commutation : +/- 10°
• Usage : zones à poussières 20, 21, 22
• Certification ATEX : II 1 D Ex ia IIC T6
• Alimentation : 240 VAC / VDC 50/60 Hz
• Coupe : 10 (4) A (protection par fusible calibré 1 A)
• Enveloppe : polypropylène copolymère + HR HY (Hypalon)
• Câble : 3 x 1 mm² HR HY
• Poids : 495 g
• Dimensions : Hauteur 200 mm – Ø 92 mm
• Lest : 350 g résine chargée
• Longueurs de câble disponibles : 3, 5, 6, 10, 13, 15, 20, 25, 30 m
