Détecteur de niveau par inclinaison SOLIBA PM

pour solidespour réservoirpour silo

Présentation

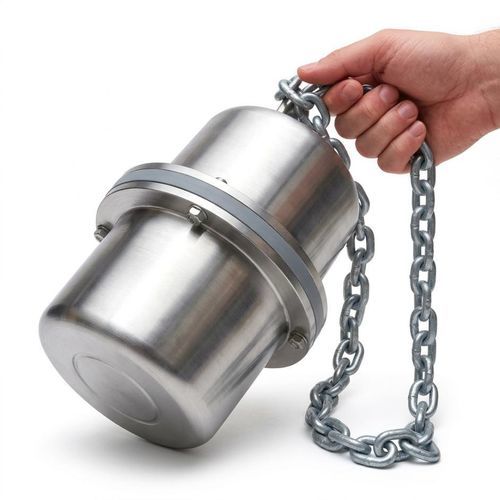

La cage métallique SOLIBA PM est une enveloppe de protection en fonte d'aluminium conçue pour sécuriser un détecteur de niveau SOLIBA (y compris les versions SOLIBA EX P certifiées ATEX) dans des environnements de manutention de vrac et de convoyage. Elle protège le détecteur des chocs directs provoqués par des matériaux solides volumineux tout en laissant la liberté de mouvement nécessaire à une détection fiable.

Principales fonctions
La cage évite les détériorations mécaniques du capteur et permet l'installation dans des zones où des produits abrasifs ou de gros volumes (pierres, graviers, granulés, etc.) peuvent impacter le détecteur. Compatible avec les détecteurs SOLIBA standard et SOLIBA EX P pour les zones poussiéreuses 21 et 22.

Principe de détection
Le détecteur SOLIBA fonctionne par basculement : lors du remplissage, le talus formé par le produit provoque le basculement du détecteur. Le changement d'inclinaison active un contact électrique qui transmet un signal d'arrêt ou de commande à l'automatisme (arrêt du remplissage, déclenchement d'une alarme, etc.).

Installation et fixation
Le détecteur doit être suspendu en laissant un débattement libre. Il est recommandé d'utiliser une chaîne de renfort indépendante du câble électrique pour reprendre les efforts mécaniques et éviter toute contrainte sur le câble. Le point de fixation et la position du lest permettent d'ajuster l'angle de commutation (plus la distance entre le lest et le détecteur est grande, plus l'angle de commutation augmente). Veiller à un espacement suffisant par rapport aux parois pour garantir un mouvement libre.

Applications typiques

• Convoyeurs à bande
• Trémies et silos
• Cellules et bunkers de stockage
• Détection de niveau haut pour matériaux solides abrasifs (pierres, graviers, granulés, etc.)

Caractéristiques / spécifications techniques

• Modèle commercial : SOLIBA PM
• Matériau cage : fonte d'aluminium (cage de protection métallique)
• Angle de fonctionnement : +/- 25°
• Densités de matériaux admissibles : 0,70 à 1,25 kg/dm³
• Pression de service admissible : 3,5 bars
• Température maximale : 85 °C
• Indice de protection : IP68
• Enveloppe biconique : polypropylène copolymère
• Câble : 3 conducteurs 1 mm² en néoprène (HR HY)
• Poids du flotteur sans câble : 105 g
• Lest : 250 g résine chargée (ajustable)
• Poids total (cage + détecteur) : env. 2495 g
• Dimensions : Hauteur 280 mm — Diamètre 170 mm
• Longueurs de câble (série) : 3, 5, 6, 10, 20 m (autres longueurs possibles)
• Caractéristiques électriques (exemples, selon configuration) : VAC 250 V — résistif 20 A / inductif 8 A ; VDC 48 V — résistif 1,5 A / inductif 0,8 A ; VDC 24 V — résistif 10 A / inductif 6 A.
