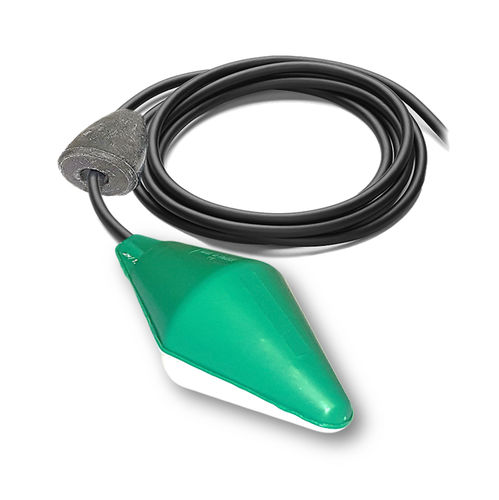

Détecteur de niveau électromécanique SOBA

par inclinaisonà flotteurpour eaux usées

Présentation
Le régulateur de niveau SOBA est adapté au contrôle de niveau des eaux usées chargées et autres liquides contenant des impuretés. Il détecte le niveau par le basculement d'un flotteur biconique qui actionne un contact mécanique pour ouvrir ou fermer un circuit de commande de pompe ou d'alarme.

Usage et avantages
Utilisé en binôme (au moins deux flotteurs), il permet la régulation des niveaux minimum et maximum d'une cuve ou d'un puisard. Il convient aux environnements où les contrôleurs magnétiques sont inadaptés en raison de dépôts ou de particules. Le lest en résine chargée de 250 g, réglable, assure un point de rotation stable et permet de fonctionner sur une large plage de densités. L'angle de commutation ±25° garantit une détection précise. Le dispositif peut être configuré en alarme haute ou basse (anti-débordement ou protection contre marche à vide).

Principe de fonctionnement
Le flotteur suit librement le niveau du liquide; à une position prédéfinie il bascule et modifie l'état d'un interrupteur mécanique intégré selon le mode de câblage choisi (remplissage ou vidange). Le câble trois conducteurs (COM, NO, NC) permet de sélectionner le mode de fonctionnement.

Mode vidange
En mode vidange, l'interrupteur déclenche la pompe en position haute; lorsque la cuve se vide, l'interrupteur ouvre le circuit pour arrêter la pompe et protéger l'équipement.

Mode remplissage
En mode remplissage, le circuit se ferme (NC) lorsque le flotteur atteint la position basse, démarrant la pompe pour remplir la cuve.

Guide d'installation — positionnement du lest
Le point de déclenchement dépend de l'agitation du liquide, du débit et du positionnement du lest sur le câble. En ajustant le lest, on modifie le point de rotation et la variation de niveau nécessaire pour la commutation. Valeurs indicatives pour SOBA : min Y = 10 cm / X 25–30 cm ; max Y = 30 cm / X 45–50 cm.

Raccordement et fixation
Le flotteur peut être suspendu par la gaine du câble avec l'accessoire FIXCAB. Les connexions électriques en zones humides doivent être étanches et situées à l'extérieur de la cuve. La longueur de câble peut être fournie sur demande pour éviter des raccords.

Points clés

• Détection omnidirectionnelle — forme biconique adaptée aux liquides agités.
• Lest réglable en série (250 g résine chargée) pour ajuster le point de rotation.
• Conception en polymère limitant l'accumulation d'impuretés; entretien minimal requis.

Accessoires recommandés

• FIXCAB (attache câble)
• Relais de commande / démarreur de pompe
• Prise multifonctions pour commande de pompe
• Lest clip (ex. 275 g)

Caractéristiques techniques

• Angle de commutation : ±25°
• Densité des fluides admissible : 0,70 à 1,15 kg/dm³
• Pression de service admissible : 3,5 bars
• Température maximale : 85 °C
• Indice de protection : IP68
• Enveloppe : copolymère de polypropylène (forme biconique)
• Câble : 3 x 1 mm² néoprène (HR HY)
• Poids du flotteur (sans câble) : 200 g
• Lest : 250 g résine chargée (réglable sur câble)
• Longueurs de câble (série) : sur demande (5, 6, 10, 13, 15, 20, 25, 30 m)
• Caractéristiques électriques : plusieurs options d'alimentation (ex. AC 250 V — résistif jusqu'à 16 A, inductif jusqu'à 6 A ; DC 48 V — résistif jusqu'à 1,5 A, inductif jusqu'à 0,8 A) ; valeurs réelles selon alimentation et configuration du contact.
