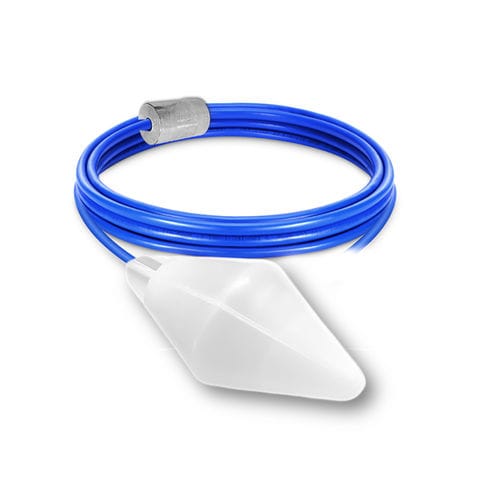

Détecteur de niveau par inclinaison SOBA EP

à flotteurpour l'eaupour réservoir

Présentation
Le régulateur de niveau SOBA EP certifié ACS est conçu pour une immersion permanente dans les installations d'eau potable. Fabriqué en matériaux compatibles usage alimentaire, il dispose d'un lest réglable en acier inox AISI 316L pour un contrôle précis des niveaux dans réservoirs et systèmes d'eau potable.

Fonctionnement
Le SOBA EP fonctionne par détection par basculement : le flotteur suit le niveau du liquide et actionne un interrupteur mécanique interne lorsque l'angle prédéfini est atteint. Le câble comprend trois conducteurs (COM, NO, NC) pour sélectionner le mode de câblage. Utilisable en binôme pour contrôler niveaux minimum et maximum. Non adapté aux fluides fortement turbulents ou aux milieux fortement agités.

Modes de fonctionnement

• Mode vidange : la position haute déclenche la pompe pour éviter le débordement ; la position basse coupe l'alimentation lorsque la cuve est vide.
• Mode remplissage : le circuit se ferme (NC) en position basse, démarrant la pompe pour remplir la cuve.

Guide d'installation et positionnement du lest
Le point de fixation du lest sur le câble détermine l'angle de commutation et la plage de variation du niveau. L'ajustement du contrepoids permet d'adapter le régulateur aux différentes densités et à des turbulences modérées. Valeurs indicatives : Y min = 10 cm → X ≈ 25–30 cm ; Y max = 30 cm → X ≈ 45–50 cm. Pour ajuster : déclipser le lest AISI 316L du joint torique, déplacer le joint à la position souhaitée et replacer le lest pour le bloquer sur le câble.

Accessoires recommandés

• FIXCAB : accessoire de fixation du câble pour suspension et réglage fin.
• Relais de commande (ex. AT-DR07) pour interface avec alarmes, pompes et automatismes.

Principes et points clés

• Détection par basculement du flotteur.
• Angle de commutation précis : +/- 25°.
• Lest réglable en acier inox AISI 316L pour ajuster le point de rotation.
• Enveloppe biconique lisse limitant l'accumulation d'impuretés, entretien réduit.

Caractéristiques techniques

• Angle de déclenchement : +/- 25°
• Densité des fluides admissibles : 0,70–1,15 kg/dm³
• Alimentation / caractéristiques électriques : 12, 24, 48 V AC/DC ; jusqu'à 250 VAC — pouvoir de coupure 16 (6) A (16 A résistif ; 6 A inductif)
• Pression de service maximale : 3,5 bars
• Température maximale : 85 °C
• Indice de protection : IP68
• Enveloppe : polypropylène copolymère (certifié ACS)
• Câble : 3 x 1 mm², EPDM (certifié ACS)
• Poids du flotteur sans câble : ~200 g
• Lest : ~230 g acier inox AISI 316L
• Longueurs de câble (sur demande) : 5, 6, 10, 13, 15, 20, 25, 30 m
