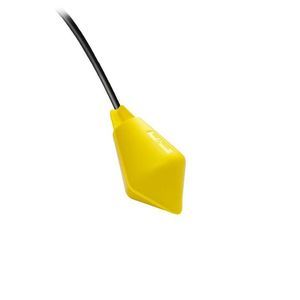

Détecteur de niveau électromécanique SOBA SMALL

par inclinaisonà flotteurde liquide

Présentation
SOBA SMALL est un régulateur de niveau pour liquides, techniquement similaire au modèle SOBA, spécialement conçu pour les cuves de petite taille ou à espace restreint. Il détecte l'atteinte d'un niveau par basculement du flotteur, actionnant un contact électrique permettant de commander pompes, alarmes ou autres dispositifs de régulation. Conception 100% française.

Fonctionnement
Le flotteur à poire monte et descend librement avec le niveau du liquide. Lorsque le liquide atteint un niveau prédéfini, le flotteur bascule et provoque l'ouverture ou la fermeture d'un interrupteur mécanique intégré selon le mode choisi (remplissage ou vidange). Le câble comprend trois conducteurs (COM, NO, NC) permettant de sélectionner le mode de fonctionnement lors du câblage. Utilisé en binôme (un flotteur pour le niveau bas et un autre pour le niveau haut), le SOBA SMALL permet une régulation complète des niveaux.

Avantages et applications

• Conçu pour cuves de petite taille et espaces restreints
• Détection omnidirectionnelle (réagit aux mouvements du liquide quelle que soit la position)
• Forme biconique en polypropylène copolymère pour limiter l'accumulation d'impuretés
• Adapté aux liquides contenant impuretés ou dépôts (lorsque les contrôleurs magnétiques ne conviennent pas)
• Lest réglable (résine chargée 250 g) livré en série pour optimiser le point de basculement

Mode d'installation et réglages
Le lest se clipse et se positionne le long du câble pour ajuster le point de rotation et l'angle de commutation en fonction de l'agitation du liquide et du débit de remplissage/vidange. Plus la distance entre le lest et le flotteur est grande, plus la différence de niveau (et l'angle de commutation) est importante. Valeurs indicatives fournies: valeur min. Y = 10 cm -> X 20-25 cm; valeur max. Y = 30 cm -> X 40-45 cm.

Caractéristiques / spécifications techniques

• Dénomination commerciale: SOBA SMALL
• Angle de fonctionnement: +/- 25°
• Densités de fluides admissibles: 0,70 à 1,25 kg/dm³
• Pression de service admissible: 3,5 bars
• Température maximale: 85 °C
• Indice de protection: IP68
• Enveloppe biconique: polypropylène copolymère
• Câble: 3 conducteurs 1 mm², néoprène (HR HY)
• Poids du flotteur sans câble: 110 g
• Lest: 250 g résine chargée (réglable sur câble)
• Longueurs de câble (série): sur demande
• Contacts électriques: interrupteur mécanique intégré, conducteurs COM / NO / NC
• Capacités de commutation (exemples): 250 V AC – jusqu'à 16 A (résistif); exemples inductifs jusqu'à 6 A; 48 V DC – jusqu'à 1,5 A; 24 V DC – valeurs indicatives; 12 V – 100 mA (exemples)
