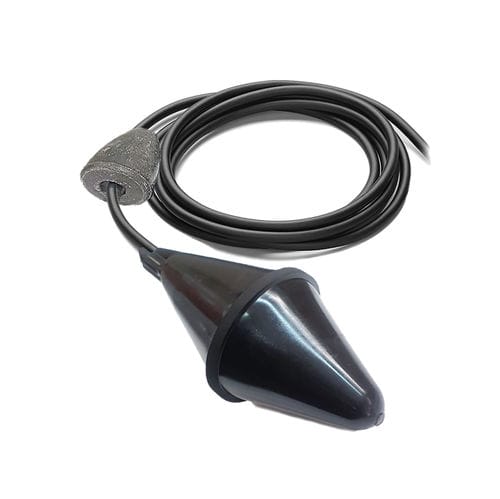

Détecteur de niveau à flotteur SOBA HR HY

de liquidepour commande de pompepour réservoir

Présentation
Le régulateur de niveau SOBA HR HY est destiné au contrôle automatique de pompes et à la régulation de niveau dans des liquides agressifs ou corrosifs. Il dispose d'une enveloppe press‑vulcanisée HR HY (Hypalon) à double paroi de forme biconique, d'un contact inverseur (COM/NO/NC) et d'un lest en résine de 250 g réglable sur le câble pour ajuster précisément le point de rotation et fonctionner sur une large plage de densités.

Fonctionnement
Le dispositif fonctionne par basculement : le flotteur monte et descend avec le niveau du liquide et actionne l'interrupteur mécanique intégré lorsque la position prédéfinie est atteinte. Le câble 3 conducteurs (COM, NO, NC) permet de choisir le mode remplissage ou vidange lors du câblage. Deux flotteurs identiques peuvent être utilisés en binôme pour piloter des niveaux minimum et maximum.

Caractéristiques et avantages clés

• Double enveloppe biconique press‑vulcanisée en HR HY (Hypalon) pour les liquides agressifs.
• Lest réglable en résine (250 g) sur le câble pour régler le point de commutation.
• Contact inverseur NO/NC (3 conducteurs : COM, NO, NC) pour commande directe ou via relais.
• Forme hydrodynamique limitant l'accumulation d'impuretés et l'entretien.
• Adapté à une large plage de densités de fluides.
• Indice de protection IP68 ; conçu et fabriqué en France.

Modes d'utilisation

• Mode vidange : l'interrupteur arrête la pompe pour protéger l'équipement lorsque la cuve est vide.
• Mode remplissage : l'interrupteur déclenche la pompe pour remplir la cuve lorsque le flotteur est en position basse (câblage NC).
• Fonctions d'alarme haut/bas pour protection contre le surremplissage ou la marche à sec.

Caractéristiques électriques (extrait)
Exemples d'alimentation : 12, 24, 48 VAC/VCC ; 250 VAC/VCC 50/60 Hz. Capacité de coupure : 16 (6) A (16 A résistif ; 6 A inductif). Exemples en courant continu : 48 V — résistif 1,5 A / inductif 0,8 A ; 12 V — 100 mA ; 24 V — 10 mA.

Informations d'installation et d'usage
Le lest est réglable sur le câble : déplacer le contrepoids modifie la différence de niveaux nécessaire au basculement (plus la distance lest/flotteur est grande, plus la différence de niveaux est importante). Valeurs indicatives : Y min = 10 cm -> X 25–30 cm ; Y max = 30 cm -> X 45–50 cm. Le câble peut être fourni aux longueurs demandées pour éviter des raccords inappropriés. Le flotteur se suspend via la gaine du câble (accessoire recommandé : FIXCAB). Le raccordement électrique extérieur doit être réalisé dans une boîte étanche située à l'extérieur de la cuve.

Caractéristiques techniques

• Angle de fonctionnement : +/- 25°
• Densités de fluides admissibles : 0,70 à 1,10 kg/dm³
• Pression de service admissible : 4 bars
• Température maximale : 90 °C
• Indice de protection : IP68
• Enveloppe : biconique Hypalon (HR HY)
• Câble : 3 conducteurs 1 mm²
• Poids flotteur (sans câble) : 295 g
• Lest : 250 g résine chargée (réglable)
• Longueurs de câble (standard) : sur demande

Remarques
Non recommandé pour des liquides agressifs fortement turbulents. Pour les zones à risque d'explosion, choisissez le modèle certifié ATEX SOBA EX.
