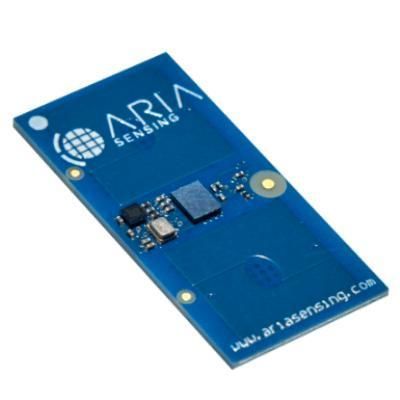

Module capteur radar LT103 OEM

Présentation Le LT103 OEM est un module radar SMT Ultra-Wide Band (UWB) compact conçu pour la détection 1D en intérieur et les tâches de détection de présence/cible. Le module intègre des antennes embarquées haut de gamme, une unité de traitement du signal et une interface de communication dans un format réduit pour faciliter l’intégration dans des équipements industriels et IoT. L’unité de traitement embarquée exécute des traitements avancés et la détection de cibles, allégeant la charge du système hôte.

Caractéristiques clés

• EmPulse Technology : Non
• Capacité de détection : 1D
• Conformité UWB : Compatible mondialement (UE, Japon, USA, Canada, Corée du Sud)
• Portée maximale (personne en mouvement) : 9 m
• Champ de vision / Directivité : 120° × 120° (FOV antenne embarquée ≈ ±60° × ±60°)
• Plage de fréquences : 7,3 GHz – 8,5 GHz
• Température de fonctionnement : -40°C à +85°C
• Mémoire Flash : 256 kB
• Dimensions : 15 mm × 30 mm
• Consommation électrique : 85 mA @ 3,3 V
• Microcontrôleur embarqué : ARM M4F
• Interface : UART
• Alimentation : Typique 1,8 Vdc à 3,3 Vdc

Conformité réglementaire Conçu pour être conforme à EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Japon), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Canada) et aux réglementations UWB KCC (Corée du Sud).

Caractéristiques techniques

• Type de produit : module radar SMT Ultra-Wide Band (UWB) pour applications intérieures
• Modèle : LT103 OEM
• Capacité de détection : 1D
• Portée maximale (personne en mouvement) : 9 m
• Champ de vision / Directivité : 120° × 120° (FOV antenne embarquée ≈ ±60° × ±60°)
• Plage de fréquences : 7,3 GHz – 8,5 GHz
• Température de fonctionnement : -40°C à +85°C
• Mémoire Flash : 256 kB
• Dimensions : 15 mm × 30 mm
• Consommation : 85 mA @ 3,3 V
• Microcontrôleur embarqué : ARM M4F
• Interface : UART
• Alimentation : Typique 1,8 Vdc à 3,3 Vdc
• Réglementation : configurable pour les normes UWB mondiales (UE, Japon, USA, Canada, Corée du Sud)
