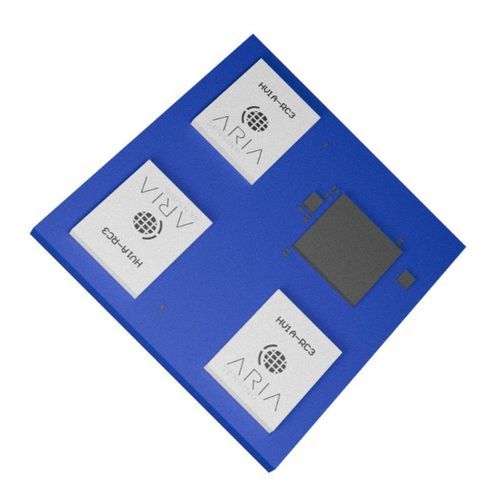

Module capteur radar AHM3DSC

Aperçu
Module radar compact pour la détection de présence et de mouvement, équipé de la technologie emPulse UWB et d'un traitement embarqué RISC-V, prenant en charge la détection 1D/2D/3D.

Principales caractéristiques

• emPulse Technology : Oui
• Capacités de détection : 1D/2D/3D
• Conformité UWB : Compatible mondialement
• Portée maxi (personne en mouvement) : 12 m
• Champ de vision : 120° × 120°
• Ouverture du faisceau : 45° × 45°
• Champ d'antenne intégré : ≈ ±60° × ±60°
• Plage de fréquences : 7,3 GHz–9 GHz
• Température de fonctionnement : -40 °C à +85 °C
• Mémoire flash : 2 Mo
• Dimensions : 33 mm × 35 mm
• Consommation : 90 mA à 1,8 V
• Microcontrôleur embarqué : RISC-V
• Interfaces : UART, SPI
• Alimentation : 1,8 Vcc

Spécifications techniques

• Type de produit : Module radar
• Fréquence : 7,3–9 GHz
• Modes de détection : 1D, 2D, 3D
• Portée (cible mobile) : jusqu'à 12 m
• FOV / ouverture du faisceau : 120° × 120° / 45° × 45°
• Champ antenne intégré : ≈ ±60° par ±60°
• Plage de température : -40 °C à +85 °C
• Mémoire : 2 Mo flash
• Dimensions : 33 mm × 35 mm
• Alimentation : 1,8 Vcc, 90 mA
• Microcontrôleur : RISC-V
• Interfaces : UART, SPI

Applications

• Détection d'occupation et de présence, suivi de personnes, détection de gestes, automatisation industrielle, robotique, systèmes de sécurité

Conformité et intégration

• Conçu pour la conformité réglementaire UWB à l'échelle mondiale
• Interfaces série (UART/SPI) pour intégration avec les systèmes hôtes
