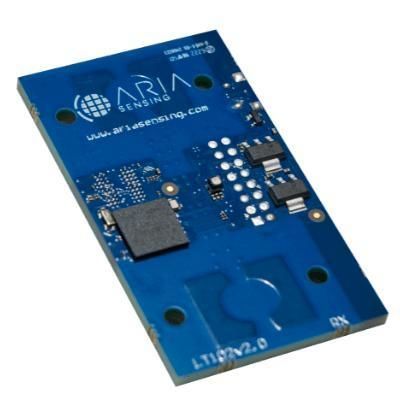

Module capteur de position LT102 V2

radar

Présentation
Le LT102 V2 est un module radar Ultra-Wide Band (UWB) prêt à l’emploi pour applications intérieures. Il intègre des antennes directives UWB, le traitement du signal et les interfaces de communication pour la détection de présence, le suivi de position et l’analyse respiratoire.

Caractéristiques principales

• Antenne directive UWB intégrée, transcepteur UWB complet et microcontrôleur embarqué ARM M7.
• Capacités de détection : détection 1D de présence et de mouvement, suivi de position, analyse du signal respiratoire.
• Communication : USB full speed (port COM virtuel) ; connecteur auxiliaire configurable en GPIO, SPI ou UART.
• Alimentation : via USB 5 Vdc ; consommation typique 225 mA @ 5 V.

Conformité et technologie

• emPulse Technology : Non
• Capacité de détection : 1D
• Conformité réglementaire : EN 302 065 (UE), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Canada)

Caractéristiques techniques

• Portée maximale (personne en mouvement) : 10 m
• Champ de vue : 120° x 120°
• Largeur du faisceau : 120° x 120°
• Champ de vue antenne embarquée : env. ±60° x ±60°
• Plage de fréquences : 6,5 GHz à 8,5 GHz
• Température de fonctionnement : -40°C à +85°C
• Mémoire Flash : 1 MB
• Dimensions : 36 mm x 68 mm
• Consommation : 225 mA @ 5 V
• Microcontrôleur embarqué : ARM M7
• Interfaces : UART / SPI / USB
• Alimentation : 5 Vdc (USB)
