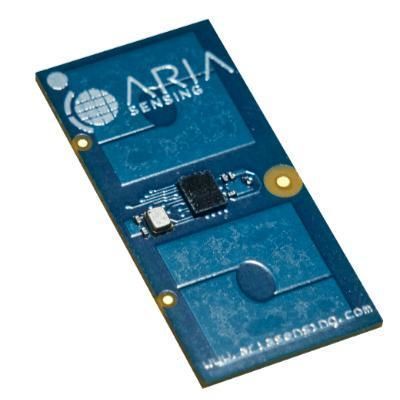

Module capteur radar LT103 SPI

Aperçu
Module radar SMT Ultra-Wideband, compact et léger, destiné aux applications intérieures nécessitant une grande précision.

Résumé produit
Le LT103 SPI intègre des antennes haut de gamme et une interface de communication SPI. Il est conçu pour être conforme aux réglementations UWB : EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Japon), FCC CFR 47 Part 15 (États-Unis), RS220 03/2009 (Canada) et KCC (Corée du Sud). Le calcul des données radar doit être effectué côté hôte. Idéal pour des applications nécessitant des algorithmes « plus que présence ».

Caractéristiques principales

• Interface : SPI
• Antennes haut de gamme intégrées
• Format SMT compact
• Conçu pour applications intérieures
• Capacité de conformité réglementaire UWB mondiale

Détection et couverture

• Capacité de détection : 1D
• Portée max (personne en mouvement) : 9 m
• Champ de vue / Largeur de faisceau : 120° x 120° (FOV antenne intégrée : env. ±60° x ±60°)

Remarques
Le calcul des données radar est réalisé côté hôte ; le module fournit les données brutes radar via SPI.

Caractéristiques / spécifications techniques

• Plage de fréquence : 7.3 GHz à 8.5 GHz
• Alimentation : Typical 1.8 Vdc to 3.3 Vdc
• Consommation : 70 mA @ 3.3 V
• Dimensions : 15 mm x 30 mm
• Plage de température : -40°C à +85°C
• Flash : non
• Microcontrôleur embarqué : N/A
• Interface : SPI
• Capacité de détection : 1D
• Portée max (personne en mouvement) : 9 m
• Champ de vue : 120° x 120°
• Largeur de faisceau : 120° x 120°
• FOV antenne intégrée : ~(±60° x ±60°)
