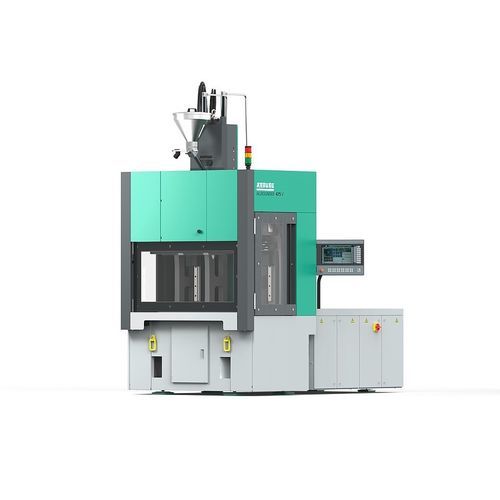

Presse à injecter verticale ALLROUNDER V

électriquehydrauliquepour PA6

Présentation La série ALLROUNDER V regroupe des presses à injecter verticales conçues pour le surmoulage d'inserts et la production de composants hybrides. Le système col de cygne vertical offre un accès libre au moule sur trois côtés et accepte la pose/retrait manuel ou automatisé pendant le cycle d'injection. Les unités de fermeture verticales, à forte rigidité et grande précision, protègent le moule et réduisent l'usure.

Aperçu rapide des avantages

• Spécifique au secteur Configurations modulaires et options d'équipement individuelles pour répondre aux exigences sectorielles, notamment le surmoulage flexible d'inserts.
• Accès libre Le système col de cygne vertical rend le moule accessible sur trois côtés ; prise en charge des opérations manuelles et automatisées pendant l'injection.
• Ergonomique Hauteurs de table réduites, dispositifs de protection et nombreuses options de configuration pour un poste de travail ergonomique et sûr.
• Préservation des moules Col de cygne monté en rotation et parallélisme précis des unités de fermeture pour une transmission de force optimale et une usure réduite des moules.

Fonctionnalités

• Surmoulage Possibilité d'automatiser le surmoulage avec tables rotatives à deux stations et robots multi-axes pour l'alimentation continue des pièces et la prise en charge sécurisée des inserts flexibles.
• Options d'alimentation Agencement vertical favorisant l'insertion/retrait manuel ergonomique ; compatible avec des systèmes d'alimentation entièrement automatisés.
• Tables de transfert et indexage Tables de transfert permettant des opérations simultanées et des cadences supérieures ; options de tables rotatives ou tables de transfert à deux stations pour augmenter l'efficacité des cycles.

Exemples d'applications / composants

• icam connector Connecteurs huit pôles avec joint pour caméras numériques, produits sur presses à table rotative bicomposant pour de grands volumes.
• Passe-câble Passe-câbles flexibles préfabriqués et insérés dans plusieurs cavités par des robots multi-axes ou six axes.
• Prise mâle (insert) Broches métalliques prédécoupées en PA6 surmoulées sur ALLROUNDER V et retraitées sur ALLROUNDER électriques pour l'assemblage de connecteurs hybrides.

Données techniques (sélection) Général : système col de cygne vertical, configurations modulaires ; versions hydrauliques et électriques selon modèle. Options de commande : SELOGICA ND avec écran tactile.

ALLROUNDER 520 V
Distance entre colonnes : 520 x 520 mm
Force de fermeture : 1600, 2000 kN
Unité d'injection (selon EUROMAP) : 170, 290, 400, 800

ALLROUNDER 475 V
Système col de cygne vertical
Force de fermeture : 1000 kN
Unité d'injection (selon EUROMAP) : 100, 170, 290, 400

ALLROUNDER 420 V
Distance entre colonnes : 420 x 420 mm
Force de fermeture : 800, 1000 kN
Unité d'injection (selon EUROMAP) : 70, 100, 170, 290, 400

ALLROUNDER 375 V
Système col de cygne vertical
Force de fermeture : 500 kN
Unité d'injection (selon EUROMAP) : 100, 170, 290

ALLROUNDER 275 V
Système col de cygne vertical
Force de fermeture : 250 kN
Unité d'injection (selon EUROMAP) : 70, 100
