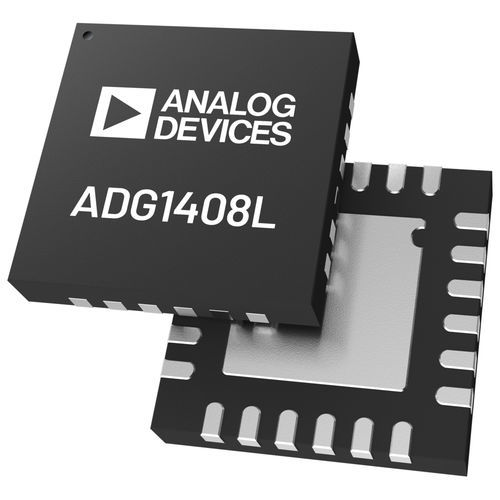

Multiplexeur analogique ADG1408L
pour applications télécommulticanaux

multiplexeur analogique
multiplexeur analogique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
multicanaux, analogique, pour applications télécom

Description

L'ADG1408L est un multiplexeur analogique monolithique iCMOS® à huit canaux. L'ADG1408L commute l'une des huit entrées vers une sortie commune, déterminée par les lignes d'adresse binaires de 3 bits, A0, A1 et A2. Une entrée EN est utilisée pour activer ou désactiver le dispositif. Lorsqu'il est désactivé, tous les canaux sont éteints. Lorsqu'ils sont activés, chaque canal conduit également dans les deux sens et dispose d'une plage de signaux d'entrée qui s'étend jusqu'aux alimentations. Une alimentation basse tension VL externe offre une flexibilité pour un contrôle logique inférieur. L'ADG1408L est compatible avec les normes JEDEC 1,2 V et 1,8 V. POINTS FORTS DU PRODUIT 4 Ω de résistance typique à 25°C et à une double alimentation de ±15 V. 0.5 Ω de planéité typique de la résistance d'enclenchement à 25°C et à une double alimentation de ±15 V. Alimentation VL pour la compatibilité avec les niveaux logiques faibles. Conforme à la norme JEDEC pour les niveaux logiques de 1,2 V et 1,8 V. Extinction garantie lorsque les entrées numériques sont flottantes. circuit LFCSP à 24 pattes, 4 mm × 4 mm. APPLICATIONS Systèmes FPGA et microcontrôleurs Remplacement de relais Routage audio et vidéo Équipement de test automatique Systèmes d'acquisition de données 4.7 Ω maximum de résistance de marche à 25°C à ±15 V double alimentation 0.5 Ω de planéité typique de la résistance d'enclenchement à 25°C à ±15 V double alimentation Entièrement spécifié à ±15 V, +12 V et ±5 V Alimentation VL pour la compatibilité avec les niveaux logiques faibles 1.conforme à la norme JEDEC 8 V (JESD8-7A) 1.2 V conforme à la norme JEDEC (JESD8-12A.01) Fonctionnement rail à rail Action de commutation "break-before-make" (rupture avant création)

---
