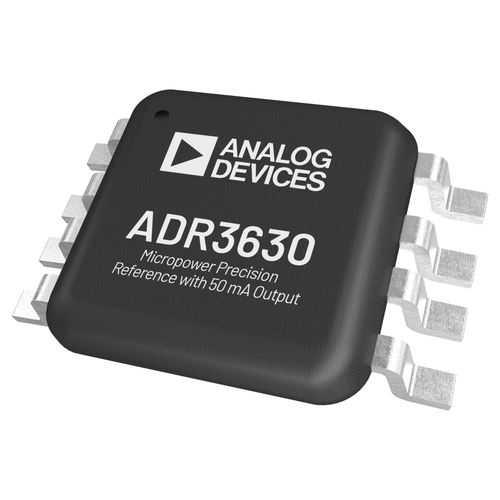

Référence de tension ADR3630

référence de tension
référence de tension
Ajouter à mes favoris
Ajouter au comparateur


Description

Les ADR3625\ADR3630\ADR3650 sont des références de tension de haute précision à faible consommation qui présentent un coefficient de température maximum de 3 ppm/°C pour le grade B dans un MSOP à 8 pattes. Capables de fournir jusqu'à 70 mA, les ADR3625\ADR3630\ADR3650 remplacent avantageusement les régulateurs standard à faible chute (LDO). Pour une haute précision, la tension de sortie et le coefficient de température sont ajustés en cours de production grâce à la technologie DigiTrim®, propriété d'Analog Devices, Inc. La faible hystérésis thermique (7 ppm) et la faible dérive à long terme (160 ppm à 3500 Hr) améliorent la précision de la durée de vie du système. Une capacité de charge minimale de 0,1 μF est requise pour le fonctionnement. L'ADR3625\ADR3630\ADR3650 est spécifié sur la plage de température de fonctionnement de -‍40°C à +125°C. APPLICATIONS Alimentations de précision Instrumentation portable Transmetteurs de processus Capteurs à distance Instruments médicaux Contrôleurs de batteries d'automobiles Coefficient de température maximal 3 ppm/°C (qualité B) 6 ppm/°C (catégorie A) Capacité de courant de sortie (typique) : 70 mA à l'origine et 20 mA à la sortie Faible courant de repos : 65 μA Faible courant d'arrêt : 1,5 μA Bruit de la tension de sortie (0,1 Hz à 10 Hz) : 3 ppm p-p Erreur initiale maximale de la tension de sortie ±0,04 % (catégorie B) ±0,08 % (catégorie A) Plage de température de fonctionnement : -40°C à +125°C Tension d'entrée maximale : 16 V Tension de chute basse : 0,15 V 1.compatible avec la logique 8 V boîtier MSOP à 8 pattes

---
