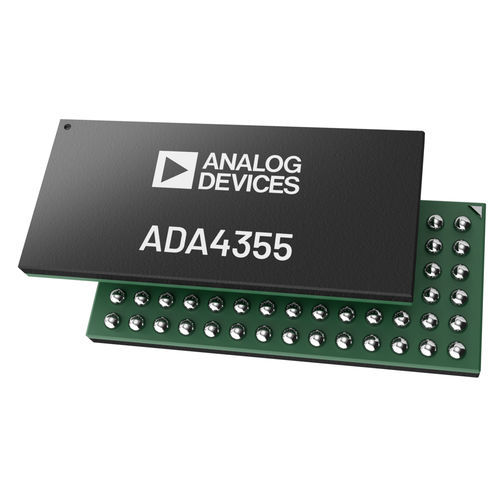

Module récepteur LVDS ADA4355

optiquemulticanaux

L'ADA4355 est un μModule® complet, haute performance, à entrée courant. Pour un gain de place, l'ADA4355 inclut tous les composants actifs et passifs requis pour réaliser une solution complète d'acquisition de données courant-bits, prenant en charge un petit facteur de forme, des modules optiques ainsi que des systèmes multivoies. L'amplificateur de transimpédance (TIA) à haute vitesse du dispositif supporte des largeurs d'impulsion de 10 ns, permettant une haute résolution spatiale pour les mesures de temps de vol (ToF). De plus, l'ADA4355 comprend trois réglages de gain TIA (TZ) pour maximiser la gamme dynamique. Un filtre passe-bas (LPF) analogique interne, sélectionnable, peut limiter la bande passante du dispositif avec une fréquence de coin de 100 MHz pour minimiser le bruit à large bande tout en servant de filtre anticrénelage pour l'ADC 125 MSPS. Pour les signaux à bande passante plus faible, ou les impulsions de signal plus larges (par exemple, 20 μs ou plus), le filtre peut être réglé sur une fréquence de coin de 1,0 MHz pour fournir une réduction supplémentaire du bruit. Le CAN 14 bits convertit le signal de tension amplifié à une vitesse pouvant atteindre 125 MSPS et émet les signaux numérisés par le biais de deux voies de données série à signalisation différentielle basse tension (LVDS), fonctionnant à des taux pouvant atteindre 1 Gbps par voie. La sortie d'horloge de données (DCO) fonctionne à des fréquences allant jusqu'à 500 MHz et prend en charge le fonctionnement à double débit de données (DDR). L'ADA4355 présente une récupération rapide de l'overdrive à partir d'un signal de courant d'entrée important et est disponible dans un boîtier CSP_BGA de 12,00 mm × 6,00 mm avec une plage de température de fonctionnement de -40°C à +85°C. APPLICATIONS Conversion courant-tension Analyseurs chimiques Spectroscopie de masse Temps de vol Détection par fibre optique OTDR Amplificateurs optiques Multiplexeurs optiques reconfigurables (ROADM)
