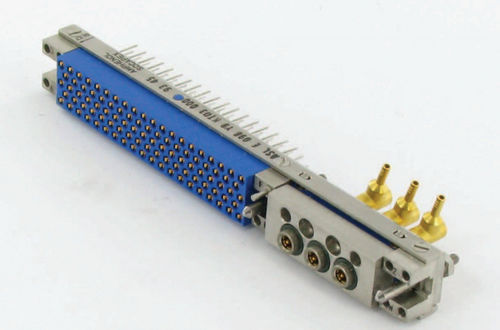

Connecteur de données SIAL

RFhybrided'alimentation électrique

Description SIAL est un système d'interconnexion modulaire haute densité développé par Amphenol Socapex pour des environnements sévères (aéronautique civile et militaire, C5ISR, spatial). Le connecteur hybride prend en charge des contacts signal, puissance et RF mixtes, est compatible avec des pinces thermiques et dépasse les exigences MIL-DTL-55302. Il intègre des rails latéraux protégeant les contacts mâles et une protection ESD sur la fiche et la prise.

Caractéristiques principales

• Technologie de contact permettant un déplacement latéral ±0.25 mm
• Protection ESD sur fiche et prise
• Connecteur modulaire compatible avec pinces thermiques
• 13 configurations de 18 à 392 contacts
• Dépasse les exigences MIL-DTL-55302

Applications

• Aéronautique civile et militaire
• C5ISR
• Spatial

Avantages produit

• Blindage métallique protégeant des décharges électriques lors de l'accouplement
• Conception particulière des contacts permettant un déplacement latéral ±0.25 mm
• Option haute densité jusqu'à 392 contacts
• Options de connexion : mezzanine, carte-à-carte à angle droit et bout à bout
• Densité moyenne : grille décalée 2.54 mm [.100] ; 1.905 mm entre les rangées

Caractéristiques électriques

• 3 A par contact signal
• Tension d'essai diélectrique (DWV) : 750 Vrms au niveau de la mer

Caractéristiques environnementales

• 500 cycles d'accouplement
• Plage de fonctionnement : -55 °C à 125 °C

Matériaux et traitements de surface

• Versions conformes RoHS disponibles

Caractéristiques techniques

• Tolérance de déplacement latéral : ±0.25 mm
• Configurations : 13 configurations de 18 à 392 contacts
• Courant admissible par contact signal : 3 A
• Tension d'isolement (DWV) : 750 Vrms au niveau de la mer
• Durabilité d'accouplement : 500 cycles
• Température de fonctionnement : -55 °C à 125 °C
• Grille / pas : densité moyenne 2.54 mm grille décalée ; 1.905 mm entre rangées
• Supporte les connexions mezzanine, angle droit et bout à bout carte-à-carte
• Protection ESD sur fiche et prise
• Conçu pour dépasser les exigences MIL-DTL-55302
• Compatible avec pinces thermiques
