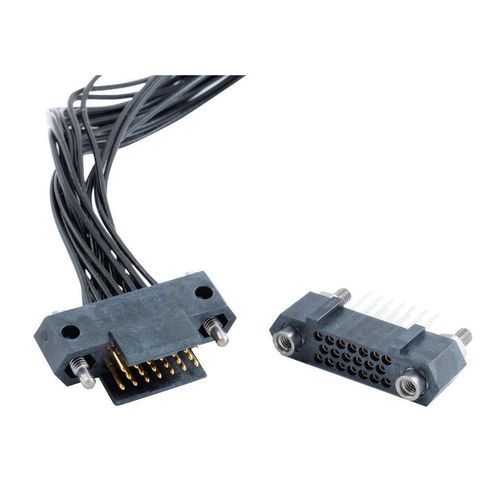

Connecteur de données HDAS

fil à carteà sertirpour l'industrie aéronautique

Présentation Le connecteur PCB HDAS à sertir d'Amphenol Socapex est une solution modulaire conforme à la spécification MIL‑DTL‑55302, conçue pour les liaisons câble‑vers‑carte en environnements exigeants (aéronautique civil et militaire, spatial, défense). La grille décalée 1,905 mm (0,075") à haute densité réduit l'emprise carte tout en offrant des options de contact et d'harnachement flexibles.

Principales caractéristiques

• Tailles de prises HDAS disponibles de 11 à 77 contacts sur 6 options de taille ; versions hybrides et contacts sertis.
• Accouplement possible avec toutes les configurations de réceptacles (traversant droit, SMT et press‑fit).
• Respecte ou dépasse la norme MIL‑DTL‑55302.
• Compatible avec l'offre Harness‑In‑The‑Box pour étendre les options d'harnachement et de configuration.

Applications

• Aéronautique civile et militaire
• Systèmes électroniques embarqués
• Plateformes C5ISR et défense
• Applications spatiales et en vide (avec matériaux appropriés)

Informations techniques

• Avantages produit : Haute densité (grille décalée 1,905 mm) permettant des conceptions compactes ; large éventail de nombres de contacts et d'options d'implantation.
• Caractéristiques produit : Sections de câble prises en charge (version sertie) : AWG 22 à AWG 28.
• Caractéristiques électriques : 4,5 A par contact signal ; tension de tenue diélectrique 750 Vrms au niveau de la mer ; distance de cheminement 1,2 mm pour une sécurité électrique améliorée.
• Caractéristiques environnementales : 500 cycles d'accouplement ; plage de température d'utilisation −65 °C à +150 °C.
• Matériaux & finitions : Versions conformes RoHS disponibles ; matériaux conformes aux exigences d'émission de masse NASA/ESA pour usage spatial.

Détails supplémentaires

• Disponible en 6 tailles couvrant 11 à 77 contacts sur jusqu'à 3 rangées, permettant des configurations système flexibles.
• Numéro de référence exemple présenté sur cette page : HDASE102YD004.

Spécifications techniques

• Série / dénomination : HDAS
• Pas de grille : 1,905 mm (0,075") décalé
• Nombre de contacts disponible : 11 à 77 contacts (6 tailles, jusqu'à 3 rangées)
• Section de fil (version sertie) : AWG 22 à AWG 28
• Courant par contact signal : 4,5 A
• Tension de tenue diélectrique : 750 Vrms au niveau de la mer
• Distance de cheminement : 1,2 mm
• Cycles d'accouplement : 500
• Température d'utilisation : −65 °C à +150 °C
• Normes : conforme/dépasse MIL‑DTL‑55302
• Conformité environnementale : versions RoHS disponibles ; matériaux conformes aux exigences d'émission NASA/ESA pour usage spatial
• Exemple de référence sur la page : HDASE102YD004
