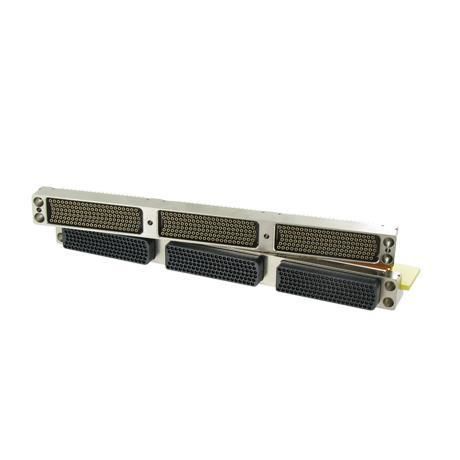

Connecteur de données SMASH

carte à cartemezzanineà angle droit

Présentation
Le connecteur PCB SMASH est un connecteur modulaire haute densité pour connexion carte-à-carte, conçu pour des environnements sévères tels que l'aéronautique civile et militaire et les applications C5ISR. Il propose plusieurs agencements, de nombreuses options de contacts et une coque en aluminium apportant des améliorations électriques et une protection ESD.

Caractéristiques principales

• Technologie adaptée aux environnements sévères
• Dépasse les exigences MIL-DTL-55302
• Sept agencements : 132 à 450 contacts
• Protection ESD et solidité accrue grâce à la coque métallique (aluminium)

Applications

• Systèmes aéronautiques civils et militaires
• Avionique et modules électroniques
• Équipements C5ISR et plates-formes électroniques robustes

Informations techniques (détaillées)

• Avantages produit : Compatible Line Replaceable Module (LRM) pour une maintenance facilitée ; configurations mezzanine ou à angle droit carte-à-carte ; implantation courte sur la carte fille grâce à la terminaison sur circuit flexible sur la prise ; 32 possibilités d'indexage
• Caractéristiques électriques : 3 A par contact signal ; DWV 1000 Vrms au niveau de la mer
• Caractéristiques environnementales : 500 cycles d'accouplement ; température de fonctionnement −65 à 150 °C
• Matériaux & placages : Placage : 1,27 μ Au sur le réceptacle, 1 μ Au sur les broches ; versions conformes RoHS disponibles

Numéro de pièce / Référence sur la page

• Numéro affiché : HDC

Description supplémentaire
Le connecteur SMASH est conçu avec une coque en aluminium pour améliorer les performances électriques et assurer une protection ESD. Il prend en charge des modules remplaçables sur site (LRM) pour une maintenance efficace et propose des liaisons mezzanine ou à angle droit carte-à-carte. Conçu pour supporter des températures élevées et des vibrations, il offre une large gamme d'options de contacts et d'adaptations pour systèmes électroniques aéronautiques.

Caractéristiques / spécifications techniques

• Pas : 1,905 mm
• Agencements : 7 agencements, 132 à 450 contacts
• Courant nominal : 3 A par contact signal
• Tension d'isolement (DWV) : 1000 Vrms au niveau de la mer
• Cycles d'accouplement : 500
• Température de fonctionnement : −65 à 150 °C
• Placage : 1,27 μ Au sur le réceptacle ; 1 μ Au sur les broches
• Possibilités d'indexage : 32
• Matériau de la coque : aluminium (coque métallique pour protection ESD et robustesse)
