Connecteur de données SIHD

carte à carteà angle droità grande vitesse

Présentation du produit

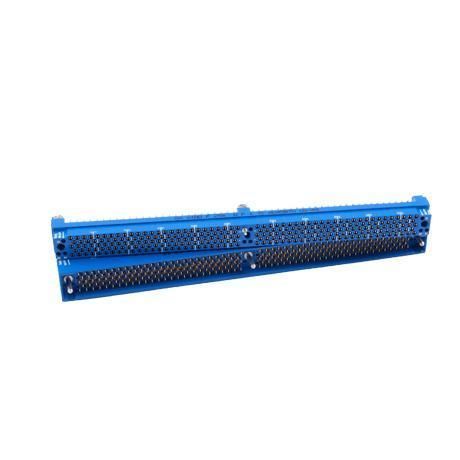

L'Amphenol SOCAPEX SIHD est un connecteur monolithique carte-à-carte conçu pour être utilisé avec des brides thermiques afin de limiter les perturbations mutuelles (cross-talk) et d'accommoder un jeu latéral réduit dans des environnements aéronautiques sévères. Il intègre des contacts réparables, des rails latéraux protégeant les contacts mâles et une interface d'accouplement coudée en grille décalée de densité moyenne. Des bandes de masse centrales optionnelles facilitent la transmission de signaux haute vitesse et le routage des paires différentielles.

Caractéristiques clés

• Conception des contacts autorisant un déplacement latéral ±0,25 mm
• Connecteur monolithique optimisé pour utilisation avec brides thermiques
• Grille décalée de densité moyenne (2,54 mm [.100] avec 1,905 mm [.075] entre rangées)
• Agencements disponibles indiqués de 102 à 256 contacts (plusieurs agencements proposés)
• Contacts réparables pour faciliter la maintenance
• Rails latéraux protégeant les contacts mâles pour une meilleure tenue en environnement sévère

Applications

• Systèmes aéronautiques civils et militaires
• C5ISR et autres équipements de défense demandant haute densité de contacts et intégrité de signal

Informations techniques (résumé)

• Bandes de masse centrales optionnelles pour réduire le cross-talk et l'auto-impédance (≈ 70 Ω à 120 Ω) et pour supporter les signaux haute vitesse
• Géométrie de contact spécifique permettant ±0,25 mm de déplacement latéral ; les rails latéraux protègent les contacts mâles contre les dommages externes
• Connexion carte-à-carte en angle droit adaptée aux empilements électroniques compacts
• Électrique : 3 A par contact signal ; DWV 750 Vrms au niveau de la mer ; réduction de bruit mesurée avec bande de masse ≤ 400 mV (0,1 A par contact, temps de montée 2 ns)
• Environnement : 500 cycles d'accouplement ; plage de température d'utilisation −55 °C à 125 °C
• Matériaux & traitements : versions conformes RoHS disponibles

Description complémentaire
Le SIHD est conçu pour un faible poids et une haute densité de contacts tout en assurant la maintenabilité sur site. Les bandes de masse centrales sont optionnelles pour améliorer les performances CEM et faciliter le routage des paires différentielles. Les contacts réparables et les rails de protection rendent le connecteur adapté aux applications aéroportées en environnement sévère où la maintenance et l'intégrité des signaux sont critiques.

Caractéristiques / spécifications techniques

• Tolérance de déplacement latéral : ±0,25 mm
• Courant nominal : 3 A par contact signal
• Tension de tenue (DWV) : 750 Vrms au niveau de la mer
• Réduction de bruit avec bande de masse : ≤ 400 mV (0,1 A par contact, 2 ns temps de montée)
• Durabilité d'accouplement : 500 cycles
• Plage de température de service : −55 °C à 125 °C
• Pas / densité : densité moyenne ; grille décalée 2,54 mm [.100] ; 1,905 mm [.075] entre rangées
• Agencements : exemples rapportés incluant 6 agencements de 102 à 256 contacts ; autres agencements disponibles
• Type de connecteur : connecteur monolithique coudé carte-à-carte pour utilisation avec brides thermiques
• Maintenance des contacts : contacts réparables
• Versions : versions conformes RoHS disponibles
