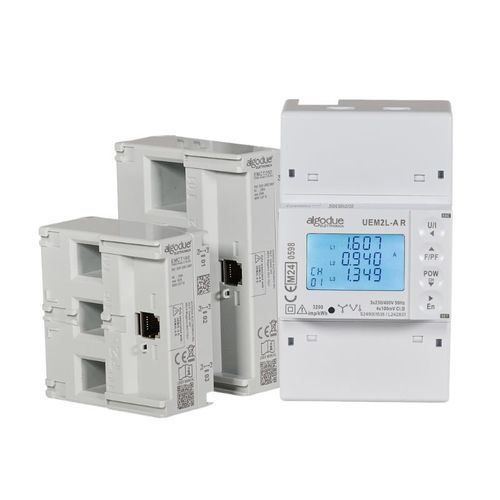

Les UEM2L-A R et UEM4L-A R sont des compteurs d'énergie multicanaux performants, logés dans un boîtier compact 4 modules DIN et certifiés pour fonctionnement jusqu'à 70 °C. Ils mesurent simultanément deux (UEM2L-A R) ou quatre (UEM4L-A R) charges trifases indépendantes et sont certifiés MID pour la facturation (énergie active conforme EN 50470-3 classe B). Conçus pour être utilisés avec les blocs TA série EMCT, la connexion entre les blocs CT et le compteur se fait par câbles RJ12. Le port COM (RS485 Modbus RTU) permet la lecture et la configuration à distance. Une application dédiée de gestion à distance est disponible.

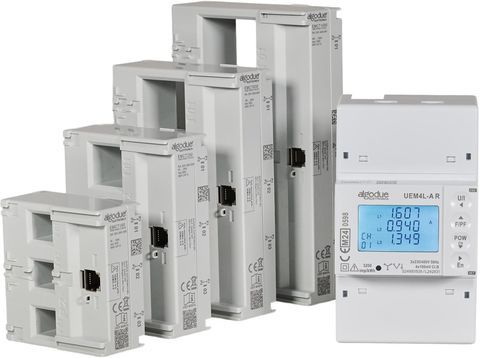

Accessoires / blocs CT compatibles

• EMCT-160 — valeur nominale 160 A
• EMCT-250 — valeur nominale 250 A
• EMCT-630 — valeur nominale 630 A
• EMCT-1000 — valeur nominale 1000 A
• Câbles de connexion RJ12 — longueurs disponibles : 1 m, 3 m, 5 m, 10 m

Variantes
NOM | DESCRIPTION | EAN
UEM4L-A R | Compteur d'énergie multicanal jusqu'à 4 canaux, certifié MID, communication RS485 Modbus RTU pour blocs CT EMCT (blocs CT à commander séparément) | 8058757521028
UEM2L-A R | Compteur d'énergie multicanal jusqu'à 2 canaux, certifié MID, communication RS485 Modbus RTU pour blocs CT EMCT (blocs CT à commander séparément) | 8058757521011
EMCT-160 | Bloc CT pour système triphasé, diamètre 13,5 mm, dimensions 71x75x32.8 mm, pas 24.8 mm, valeur nominale 160 A, compatible avec UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | Bloc CT pour système triphasé, diamètre 21 mm, dimensions 78x105x32.8 mm, pas 35 mm, valeur nominale 250 A, compatible avec UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | Bloc CT pour système triphasé, diamètre 31 mm, dimensions 92x135x32.8 mm, pas 45 mm, valeur nominale 630 A, compatible avec UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | Bloc CT pour système triphasé, diamètre 41 mm, dimensions 106x165x32.8 mm, pas 55 mm, valeur nominale 1000 A, compatible avec UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | Câble RJ12 pour connexion rapide à UEM2L-A R/UEM4L-A R avec module TA EMCT, longueur 1 m | 8058757521097
RJ12 3 m | Câble RJ12 pour connexion rapide à UEM2L-A R/UEM4L-A R avec module TA EMCT, longueur 3 m | 8058757521103
RJ12 5 m | Câble RJ12 pour connexion rapide à UEM2L-A R/UEM4L-A R avec module TA EMCT, longueur 5 m | 8058757521110
RJ12 10 m | Câble RJ12 pour connexion rapide à UEM2L-A R/UEM4L-A R avec module TA EMCT, longueur 10 m | 8058757521134

Documentation

• Catalogue
• Fiche technique
• Manuel d'instructions
• Manuel protocole Modbus

Caractéristiques / spécifications techniques

• Alimentation : alimenté depuis le circuit de tension ; plage : tension nominale ±20%.
• Modes de câblage :
  • 3 ph, 4 fils (3 courants)
  • 3 ph, 3 fils (2 courants)
  • 1 ph, 2 fils (1 courant)
• Tension et fréquence : nominal 3×230/400 V, 50/60 Hz.
• Capacité de mesure : mesure simultanée de deux ou quatre charges trifases indépendantes (selon modèle).
• Courant (blocs CT) :
  • 160 A : courant de démarrage (Ist) 0,24 A ; courant maximal (Imax) 160 A
  • 250 A : Ist 0,4 A ; Imax 250 A
  • 630 A : Ist 1 A ; Imax 630 A
  • 1000 A : Ist 1,6 A ; Imax 1000 A
• Précision : énergie active classe B selon EN 50470-3 ; énergie réactive classe 2 selon EN 62053-23.
• Communication : RS485 Modbus RTU ; débit configurables 2,4–38,4 kbps.
• Conditions environnementales : température de fonctionnement -40 °C à +70 °C ; stockage -40 °C à +75 °C.
• Degré de protection : IP51 (face avant) / IP20 (bornes).
• Boîtier : format compact 4 modules DIN ; certifié pour fonctionnement jusqu'à 70 °C.
• Conformité & certifications : certification MID pour facturation ; énergie active conforme EN 50470-3 classe B (MID).
• Connectivité / accessoires : conçu pour fonctionner avec blocs CT EMCT ; câble RJ12 pour connexion CT-compteur ; port COM pour gestion distante via RS485 ; application dédiée disponible pour la gestion à distance.
