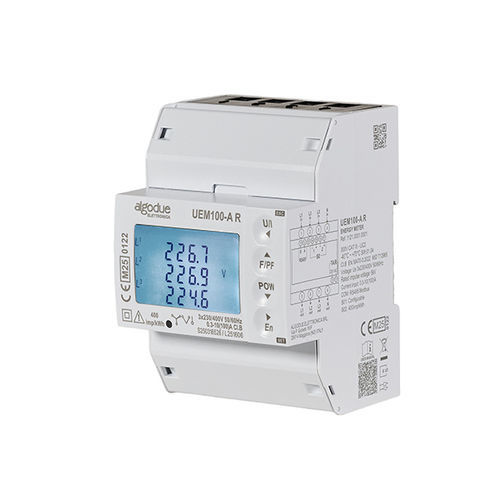

Compteur d'énergie électrique triphasé UEM100

sur rail DINsortie à impulsioncertifié MID

Détails du produit UEM100 est le nouveau compteur d'énergie triphasé haute performance, certifié pour fonctionner jusqu'à 70°C. Avec un design à 4 modules DIN, il offre des mesures précises et une fonctionnalité complète même sous des charges de courant élevées. Il prend en charge une connexion directe jusqu'à 100 A par phase et communique via RS485 Modbus RTU ou M-Bus. Le compteur fournit une mesure bidirectionnelle, conforme à la classe B MID (EN 50470-3), le rendant adapté à la facturation et à la comptabilisation certifiée de l'énergie. Il mesure les principaux paramètres électriques, qui peuvent être visualisés via le port COM intégré. Il est compatible avec les réseaux à 2, 3 et 4 fils, et assure des mesures fiables même en cas de conditions de charge déséquilibrées. L'appareil dispose de deux sorties S0—une programmable et une fixe—supporte jusqu'à quatre réglages de gestion tarifaire, et inclut une LED métrologique et des bornes scellables pour une lecture et une protection immédiates. Un logiciel optionnel est disponible pour la gestion de l'appareil. Spécifications techniques - Alimentation: Alimenté par le circuit de tension. Plage: tension nominale ±20% - Modes de câblage: - 3 ph, 4 fils, (3 courants) - 3 ph, 3 fils, (2 courants) - 1 ph, 2 fils, (1 courant) - Tension et fréquence: Valeur nominale: 3×230/400 V 50/60 Hz - Courant: Courant de démarrage Ist: 0,04 mA; Courant maximum Imax: 100 A - Précision: Classe B pour l'énergie active conforme à EN 50470-3; Classe 2 pour l'énergie réactive conforme à EN 62053-23 - Communication: - RS485 Modbus RTU: Plage de vitesse de transmission configurable: 2,4 – 38,4 kbps - M-Bus: Plage de vitesse de transmission configurable: 600 – 9,6 kbps - Sorties S0: Deux sorties opto-isolées passives conformes à IEC 62053-31: - S01: entièrement programmable via affichage ou protocole, avec poids d'impulsion sélectionnable (0,01 / 0,1 / 10 / 100 En/imp) - S02: sortie d'impulsion fixe: 400 imp/kWh - Gestion des tarifs: Jusqu'à 4 tarifs pouvant être gérés par HMI ou à distance par protocole de communication - Conditions environnementales: Température de fonctionnement: -40°C à +70°C; Température de stockage: -40°C à +75°C; Degré de protection: IP51 (panneau avant) / IP20 (bornes)
