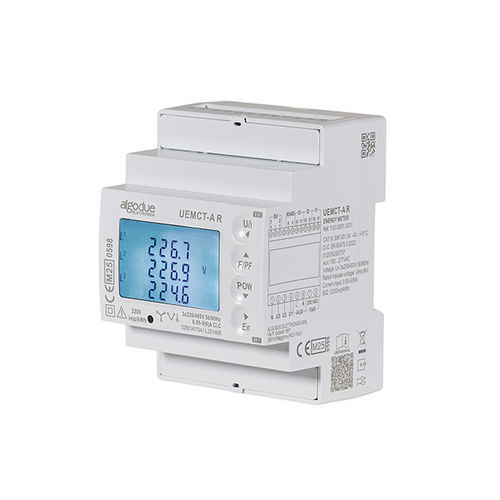

Compteur d'énergie électrique triphasé UEMCT

pour montage sur panneausortie à impulsionavec afficheur LCD

Aperçu du produit: Le UEMCT est un compteur d'énergie triphasé pour TC, certifié pour fonctionner jusqu'à 70°C. Il prend en charge la mesure indirecte via des TC standard de 1 ou 5 A et la connexion à des TP. Le compteur dispose d'une communication RS485 Modbus RTU ou M-Bus. Il fournit une mesure bidirectionnelle sur 4 quadrants pour toutes les énergies et puissances. La conformité à la classe C selon EN 50470-3 (MID) le rend adapté à la comptabilité énergétique certifiée avec une haute précision. Compatible avec des réseaux à 2, 3 ou 4 fils, il assure des mesures fiables même sous des charges déséquilibrées. Les principaux paramètres électriques peuvent être visualisés sur l'affichage et accessibles via le port COM pour une gestion à distance, avec un logiciel optionnel inclus. L'appareil dispose de deux sorties S0 - une programmable et une fixe - prend en charge jusqu'à quatre réglages de gestion tarifaire, et comprend une LED métrologique et des bornes scellables pour une lecture et une protection immédiates. Un logiciel optionnel est disponible pour la gestion de l'appareil. - Prend en charge la mesure indirecte via des TC standard de 1 ou 5 A et la connexion à des TP - Communication RS485 Modbus RTU ou M-Bus - Mesure bidirectionnelle sur 4 quadrants pour toutes les énergies et puissances - Conformité à la classe C selon EN 50470-3 (MID) - Compatible avec des réseaux à 2, 3 ou 4 fils - Mesures fiables même sous des charges déséquilibrées - Affichage et port COM pour la gestion à distance - Deux sorties S0 : une programmable, une fixe - Jusqu'à quatre réglages de gestion tarifaire - LED métrologique et bornes scellables - Logiciel de gestion optionnel Spécifications techniques: - Alimentation: Tension: 100…277 VAC - Modes de câblage: Triphasé, 4 fils (3 courants) Triphasé, 3 fils (2 courants) Monophasé, 2 fils (1 courant) - Tension et fréquence: Valeur nominale: 3×230/400 V 50/60 Hz ±20% - Courant: Courant de démarrage Ist: 0,005 mA Courant maximum: Imax: 6 A - Précision: Classe C pour l'énergie active selon EN 50470-3 Classe 2 pour l'énergie réactive selon EN 62053-23 - Communication: RS485 Modbus RTU Plage de vitesse de transmission configurable: 2,4 – 38,4 kbps M-Bus Plage de vitesse de transmission configurable: 600 – 9,6 kbps - Sorties S0: Deux sorties opto-isolées passives conformes à la norme IEC 62053-31: S01: entièrement programmable via affichage ou protocole, avec poids d'impulsion sélectionnable 0,01/0,1/1/10/100/1000En/imp S02: sortie d'impulsion fixe: 3200 imp/kWh - Gestion tarifaire: Jusqu'à 4 tarifs pouvant être gérés par HMI ou à distance via protocole de communication - Conditions environnementales: Température de fonctionnement: -40°C à +70°C Température de stockage: -40°C à +75°C Degré de protection: IP51 (panneau avant) / IP20 (bornes)
